Abstrakcyjny
Odpylacz może wyglądać „dobrze” na zewnątrz, podczas gdy w środku cicho spada wydajność – worki przedwcześnie oślepiają, wzrasta różnica ciśnień, gwałtownie wzrasta zużycie sprężonego powietrza, a nieplanowane przestoje stają się rutynową „historią konserwacji”. W wielu systemach główną przyczyną nie są media filtrujące, ani wentylator, ani nawet sterownik. To pętla czyszcząca za pomocą strumienia impulsowego, a w sercu tej pętli znajduje sięZawór impulsowy ASCO.
W tym przewodniku wyjaśniono, w jaki sposób zawory impulsowe faktycznie wpływają na energię czyszczenia, żywotność worka i koszty operacyjne; jak wybrać odpowiednią konfigurację zaworu; oraz jak rozwiązywać najczęstsze problemy (wycieki, słabe impulsy, awarie membrany, oblodzenie i przepalenia cewki). Znajdziesz także praktyczną listę kontrolną, harmonogram konserwacji i sekcję FAQ napisaną dla zespołów zaopatrzeniowych, inżynierów zakładów i techników serwisowych, którym potrzebne są wyniki, a nie mgła marketingowa.
Kluczowe wnioski
- Siła impulsu jest wynikiem działania systemu (zawór + zbiornik + orurowanie + dysza + rozrząd), ale górną granicę wyznacza zawór.
- „Właściwy rozmiar” to nie tylko średnica portu — czas reakcji i charakterystyka przepływu mają znaczenie dla prawdziwej energii czyszczenia.
- Większość awarii jest przewidywalna: wilgoć, zła jakość powietrza, nieprawidłowe napięcie, nadmierne pulsowanie i błędy instalacyjne.
- Zdyscyplinowany harmonogram inspekcji kosztuje znacznie mniej niż torby, przestoje i straty sprężonego powietrza.
Spis treści
- Zarys artykułu
- Działanie zaworu impulsowego ASCO w systemie Pulse-Jet
- Problemy klientów, które ten komponent rozwiązuje bezpośrednio
- Przewodnik po wyborze: Jak wybrać odpowiedni zawór
- Szybka specyfikacja i tabela decyzyjna
- Praktyki instalacyjne, które zapobiegają 80% problemów
- Rozwiązywanie problemów: objawy, przyczyny, rozwiązania
- Harmonogram konserwacji zapewniający przewidywalną wydajność
- Pozyskiwanie i dokumentacja zapewniające pewność
- Często zadawane pytania
Zarys artykułu
- Zdefiniuj zadanie zaworu impulsowego w rzeczywistych warunkach operacyjnych (a nie podręcznikowych).
- Mapuj typowe skargi roślin na wydajność impulsów i zachowanie zaworów.
- Zapewnij praktyczne ramy wyboru (porty, ciśnienie, reakcja, napięcie, środowisko).
- Podziel się praktykami dotyczącymi instalacji i uruchamiania, które redukują możliwe do uniknięcia awarie.
- Zaoferuj tabelę rozwiązywania problemów opartą na objawach w celu szybkiej diagnozy.
- Zapakuj harmonogram konserwacji i listę kontrolną dokumentacji zakupowej zgodną z oczekiwaniami.

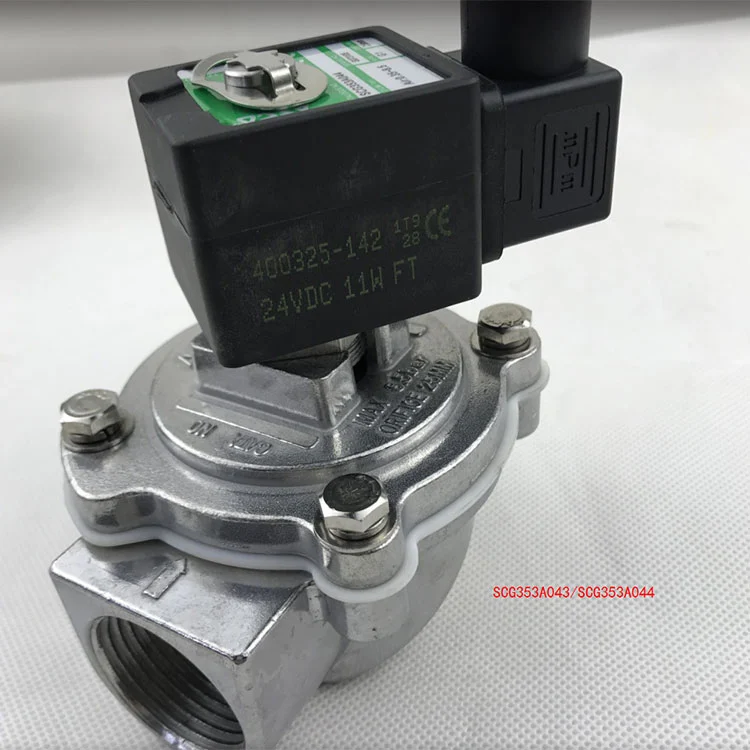

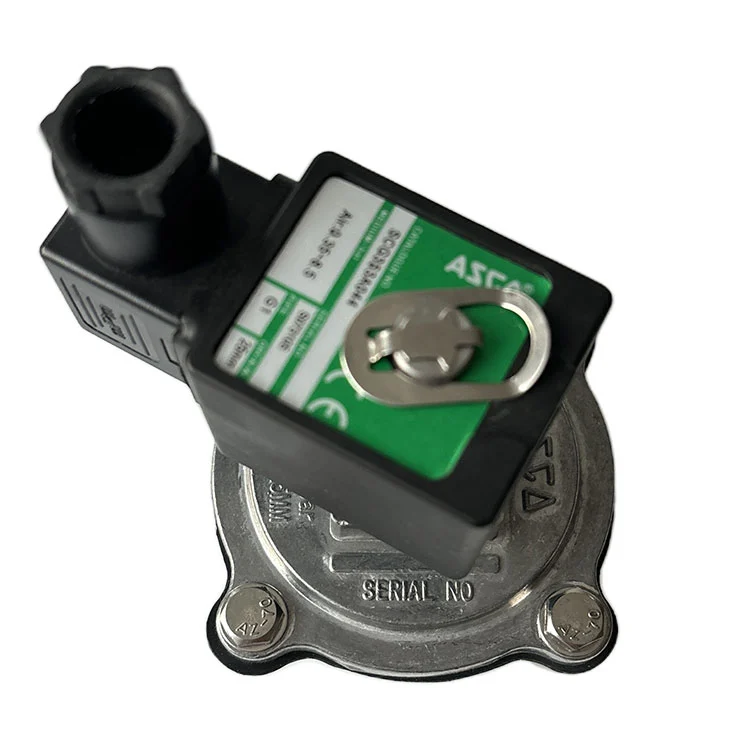

Działanie zaworu impulsowego ASCO w systemie Pulse-Jet
W workowcu pulsacyjnym (lub pochłaniaczu pyłu z wkładem) czyszczenie następuje, gdy krótki impuls sprężonego powietrza przepływa przez rurkę dmuchawkową do każdego rzędu filtrów. Ten wybuch musi byćszybko(ostry czas narastania),mocny(wystarczająca masa powietrza) ipowtarzalne(stały cykl po cyklu). Zawór impulsowy to „brama”, która uwalnia zmagazynowane powietrze z kolektora/zbiornika do rury dmuchawowej w kontrolowanym, wysokoenergetycznym strumieniu.
Co otrzymasz, gdy zawór wykona swoją pracę
- Stabilna różnica ciśnień:Twój DP nie rośnie tydzień po tygodniu.
- Dłuższa żywotność filtra:Worki czyszczą skutecznie, bez „nadmiernego pulsowania” na śmierć.
- Niższe koszty sprężonego powietrza:Pulsujesz rzadziej, ponieważ każdy impuls faktycznie działa.
- Przewidywalna produkcja:Żadnych niespodzianek związanych z podłączaniem w godzinach szczytu.
Kontrola rzeczywistości:Wiele witryn w pierwszej kolejności obwinia media filtrujące. Ale jeśli puls jest słaby, nawet media „premium” wcześnie oślepią. JakiśZawór impulsowy ASCO(prawidłowo wybrany i zainstalowany) często naprawia podstawowy deficyt energii czyszczenia, którego nie jest w stanie zmienić zmiana mediów.
Problemy klientów, które ten komponent rozwiązuje bezpośrednio
Jeśli szukasz hasła „Zawór pulsacyjny ASCO”, prawdopodobnie nie robisz tego dla zabawy – reagujesz na objawy. Oto problemy, które zwykle mają związek z wydajnością lub kompatybilnością zaworu pulsacyjnego:
Problem: różnica ciśnień stale rośnie
Często spowodowane słabymi impulsami (powolna reakcja zaworów, zbyt małe porty, ograniczona dmuchawa/dysze lub niewystarczające ciśnienie w zbiorniku).
Problem: Torby wcześnie się psują lub rozrywają się w górnej części
Czasami jest to raczej „za dużo czyszczenia” niż za mało – nieprawidłowy czas, nadmierna częstotliwość impulsów lub niestabilne impulsy impulsowe spowodowane złym zachowaniem zaworu.
Problem: Rachunki za sprężone powietrze wyglądają absurdalnie
Nieszczelne membrany, słabe uszczelnienie lub używanie impulsów w celu kompensacji problemów z systemem mogą powodować ciągłe spalanie powietrza.
Problem: Losowe przestoje w zimnych lub mokrych porach roku
Wilgoć i wahania temperatury mogą powodować przywieranie, powolną reakcję, oblodzenie i naprężenia cewki/elektromagnesu, jeśli zarządzanie jakością powietrza jest słabe.
Ukryte koszty, których ludzie nie doceniają
Największym kosztem rzadko jest sam zawór. Są to zakłócenia w produkcji, nadgodziny w konserwacji, przedwczesne kompletowanie worków i straty energii. Traktuj zawór impulsowy jako element zapewniający niezawodność, a nie część towarową.
Przewodnik po wyborze: Jak wybrać odpowiedni zawór
WybórZawór impulsowy ASCOw mniejszym stopniu chodzi o pogoń za etykietą marki, a bardziej o dopasowanie zachowania zaworu do konstrukcji odpylacza. Skorzystaj z tego schematu, aby uniknąć błędów typu „pasuje do rury, więc musi być w porządku”.
1) Dopasuj rozmiar portu do zapotrzebowania na czyszczenie (nie domyślaj się)
- Rozmiar kolektora i liczba filtrów:Więcej filtrów zazwyczaj wymaga większej objętości powietrza impulsowego lub zoptymalizowanego czasu.
- Konfiguracja dmuchawy/dyszy:Ograniczenia za zaworem mogą zneutralizować większy zawór.
- Docelowy czas trwania impulsu:Silny impuls dostarczony szybko często przewyższa długi, leniwy impuls.
2) Potwierdź okno ciśnienia roboczego
Wiele systemów pracuje przy ciśnieniu około 0,4–0,6 MPa (4–6 barów), ale rzeczywiste „efektywne” ciśnienie zależy od strat w zbiorniku, rurociągach i armaturze. Zawór odpowiadający Twojemu rzeczywistemu oknie ciśnienia będzie stale pulsował; niedopasowanie może powodować słabe czyszczenie lub naprężenie membrany.
3) Sprawdź napięcie cewki elektromagnesu i oczekiwania dotyczące obciążenia
- Woltaż:Upewnij się, że wyjście kontrolera odpowiada specyfikacjom cewki (AC/DC i dokładne napięcie).
- Środowisko:Ciepło, kurz i wibracje wymagają solidnej ochrony cewki i właściwych praktyk w zakresie okablowania.
- Częstotliwość pulsowania:Impulsy o wysokiej częstotliwości mogą przegrzać cewki, jeśli system jest źle skonfigurowany.
4) Wybierz materiały dla swojego pyłu i klimatu
Środowiska zbierania pyłu są bardzo zróżnicowane: cement, drewno, stal, przemysł chemiczny, spożywczy, wysoka wilgotność, zimy poniżej zera. Materiał korpusu zaworu i jakość membrany powinny odpowiadać warunkom, aby uniknąć pęcznienia, pękania lub lepkości.
Lista kontrolna wyboru (wydrukuj)
- Rozmiar portu i typ połączenia (gwintowane/kołnierzowe, liniowe/kątowe)
- Zakres ciśnienia roboczego i dostępna objętość zbiornika
- Napięcie cewki (AC/DC), typ złącza i wyjście sterownika
- Zakres temperatury otoczenia i poziom wilgoci
- Poziom jakości powietrza (zawartość oleju/wody) i strategia filtracji
- Wymagany dostęp serwisowy (dostępność zestawu membrany, możliwość regeneracji)
Szybka specyfikacja i tabela decyzyjna
Użyj tej tabeli jako narzędzia szybkiego wspomagania decyzji. Nie zastępuje to projektu inżynieryjnego, ale pozwoli na dostosowanie zamówień do tego, co faktycznie ma znaczenie.
| Czynnik decyzyjny | Co zweryfikować | Jeśli zostanie zignorowany, możesz zobaczyć | Praktyczna wskazówka |
|---|---|---|---|
| Rozmiar portu | Port zaworu a ograniczenia dmuchawy/dyszy | Słabe impulsy, rosnące DP | Większy nie zawsze jest lepszy, jeśli dolny bieg jest zdławiony |
| Czas reakcji | Szybkie otwieranie/zamykanie | „Miękki” impuls, który nie łamie ciasta | Nadaj priorytet powtarzalności, aby zapewnić stabilne czyszczenie |
| Okno ciśnieniowe | Rzeczywiste ciśnienie w zbiorniku pod obciążeniem | Niedoczyszczenie lub naprężenie membrany | Zmierz ciśnienie podczas pulsowania, a nie tylko na biegu jałowym |
| Napięcie cewki | AC/DC, dokładne napięcie, typ złącza | Przegrzanie cewki, wypadanie zapłonu | Dopasuj wyjście kontrolera; unikaj „wystarczająco bliskich” zamian napięcia |
| Jakość powietrza | Zawartość wody/oleju; filtracja i drenaż | Zacinanie się, nieszczelności, oblodzenie, szybkie zużycie membrany | Traktuj powietrze jak płyn procesowy — czyste i suche wygrywają |
Praktyki instalacyjne, które zapobiegają 80% problemów
Większość skarg dotyczących „złego zaworu” dotyczy w rzeczywistości problemów z instalacją lub uruchomieniem systemu. Jeśli chcesz swojeZawór impulsowy ASCOaby zachowywać się jak część niezawodna, traktuj instalację jak zadanie zapewniające niezawodność.
Wykonaj te czynności podczas instalacji
- Utrzymuj rury w czystości:Przed montażem przepłukać przewody. Drobne zanieczyszczenia mogą uszkodzić powierzchnie uszczelniające.
- Stosuj prawidłowe metody uszczelniania:Unikaj nadmiernego dokręcania połączeń gwintowych, które mogą zniekształcić ustawienie.
- Rurociąg wspierający:Nie pozwól, aby ciężkie dmuchawki zwisały z korpusu zaworu.
- Potwierdź uziemienie i zabezpieczenie cewki:Stabilne zasilanie i prawidłowe okablowanie zapobiegają przepaleniom.
- Sprawdź synchronizację impulsu:Zacznij konserwatywnie; dostosować w oparciu o trendy DP i zachowanie pyłu.
Unikaj tych typowych błędów
- Pomijanie zarządzania wilgocią (brak strategii odprowadzania wody, brak suszarki, brak separatora wody).
- Zwiększanie częstotliwości impulsów w celu „naprawienia” rosnącego DP bez sprawdzania przyczyn źródłowych.
- Mieszanie napięć cewek w jednym kolektorze po szybkiej wymianie części.
- Ignorowanie blokady dmuchawy/dyszy, a następnie obwinianie zaworu za słabe impulsy.
Rozwiązywanie problemów: objawy, przyczyny, rozwiązania
Kiedy odpylacz źle się zachowuje, liczy się szybkość. Skorzystaj z poniższego podejścia skupiającego się na objawach, aby zawęzić zakres zdarzeń, zanim ślepo wymienisz części.
| Objaw | Prawdopodobna przyczyna | Szybkie kontrole | Naprawić |
|---|---|---|---|
| Słaby puls / słabe czyszczenie | Niskie ciśnienie w zbiorniku, ograniczona dmuchawa/dysza, powolna reakcja zaworu | Sprawdź ciśnienie podczas pulsowania; sprawdź otwory dysz; słuchaj „ostrego” dźwięku pulsu | Przywróć ciśnienie; jasne ograniczenia; sprawdź poprawność specyfikacji zaworu/cewki |
| Ciągły wyciek powietrza | Zużycie membrany, zanieczyszczenia na gnieździe, uszkodzenie uszczelnienia | Test mydła na stawach; odciąć zawór, aby potwierdzić źródło wycieku | Wymienić zestaw membrany; czyste siedzenie; poprawić filtrację powietrza |
| Przerwy zapłonu zaworu/nieregularne pulsowanie | Niedopasowanie napięcia, luźne okablowanie, problem z wyjściem sterownika | Zmierz napięcie cewki pod obciążeniem; sprawdź złącza i uziemienie | Prawidłowe okablowanie; użyj odpowiedniej cewki; sprawdź kanały kontrolera |
| Membrana zawodzi zbyt często | Wilgoć/zanieczyszczenie olejem, nadmierne pulsowanie, temperatura materiału nieodpowiednia | Odprowadzić wilgoć; sprawdź filtry powietrza; sprawdź ustawienia częstotliwości pulsu | Suche/czyste powietrze; zoptymalizować czas; wybierz materiał membrany dostosowany do klimatu |
| Klejenie/lukier na zimno | Woda w przewodzie powietrza, zamarzająca w korpusie zaworu | Sprawdź dreny; poszukaj wody w zbiorniku; monitorować punkt rosy | Popraw suszenie; izolować; dostosuj strategię sprężarki i spustu |
Wskazówka dla profesjonalistów:Jeśli DP wzrasta, ale pulsowanie „brzmi normalnie”, nie poprzestawaj na tym – sprawdź ustawienie dyszy i stan otworu dmuchawy. Idealny zawór nie jest w stanie skompensować częściowo zablokowanej dmuchawy.
Harmonogram konserwacji zapewniający przewidywalną wydajność
Nie musisz „opiekować się” zaworem pulsacyjnym, ale potrzebujesz powtarzalnej procedury. Celem jest wyłapanie drobnych problemów, zanim staną się przestojami.
| Interwał | Co robić | Czemu zapobiega |
|---|---|---|
| Codziennie / na zmianę | Odprowadzić wilgoć; sprawdzić stabilność ciśnienia powietrza; szybkie spojrzenie DP | Oblodzenie, sklejanie, słabe impulsy, zaskakujące skoki DP |
| Tygodnik | Słuchaj nietypowych dźwięków wycieku; sprawdź okablowanie i złącza | Straty powietrza, przerwy zapłonu cewek, sporadyczne awarie |
| Miesięczny | Kontrola wyrywkowa dmuchawki/dyszy; sprawdź ustawienia czasu impulsu | Niedoczyszczenie, nadmierne czyszczenie, nierówne ładowanie rzędów |
| Kwartalnie/półrocznie | Sprawdź stan membrany (w razie potrzeby); sprawdź wydajność filtracji powietrza | Nagłe wycieki, częste przebudowy, niestabilna energia impulsu |
Jeśli w Twojej instalacji panuje silny pył lub ekstremalny klimat, skróć cykl inspekcji. Niezawodność jest zawsze tańsza niż awaria.
Pozyskiwanie i dokumentacja zapewniające pewność
Kiedy pozyskujesz plikZawór impulsowy ASCO(lub kompatybilnych zamienników), poproś o dokumentację potwierdzającą przewidywalne użycie w Twoim środowisku.
O co powinni prosić poważni kupujący
- Przejrzysty arkusz specyfikacji:typ połączenia, zakres ciśnienia, napięcie cewki i szczegóły zestawu serwisowego.
- Uwagi dotyczące materiałów i kompatybilności:opcje membrany dla temperatury i jakości powietrza.
- Możliwość śledzenia jakości:identyfikacja partii, zapisy kontroli i integralność opakowania.
- Wsparcie serwisowe:wskazówki dotyczące instalacji, harmonogramu, rozwiązywania problemów i częstotliwości przebudowy.
Gdzie Qingdao Star Machine Technology Co., Ltd. pasuje
Na Qingdao Star Machine Technology Co., Ltd., nasz zespół wspiera projekty odpylania za pomocą komponentów z strumieniem impulsowym i praktycznych wskazówek technicznych — szczególnie dla kupujących, którzy chcą mniej niespodzianek po instalacji. Jeśli chcesz ustabilizować DP, ograniczyć straty sprężonego powietrza lub skrócić nieplanowane przestoje workowni, możemy pomóc Ci zweryfikować czynniki wyboru (konfiguracja portu, napięcie cewki, strategia dotycząca jakości powietrza) i dopasować je do warunków pracy.
O tym przewodniku
Artykuł ten został napisany jako praktyczne źródło informacji na temat obsługi i konserwacji systemu odpylania. Podczas sprawdzania lub serwisowania zaworów impulsowych należy zawsze przestrzegać procedur bezpieczeństwa obowiązujących w miejscu pracy, wymagań dotyczących blokowania/oznaczania oraz instrukcji sprzętu.
Często zadawane pytania
Ile razy powinien uruchamiać się zawór pulsacyjny na minutę?
Nie ma numeru uniwersalnego. Zacznij od konserwatywnego taktowania w oparciu o obciążenie pyłem i docelowy zakres DP, a następnie dostosuj na podstawie danych. Jeśli pulsujesz agresywnie, aby zapobiec wzrostowi DP, jest to sygnał do sprawdzenia stabilności ciśnienia powietrza, ograniczeń dmuchawy oraz tego, czy reakcja i rozmiar zaworu odpowiadają kolektorowi.
Co powoduje ciągły wyciek zaworu impulsowego?
Typowe przyczyny to zużycie membrany, zanieczyszczenia na powierzchni uszczelniającej, zanieczyszczenie powietrza (olej/woda) lub uszkodzenie gniazda. Ciągły wyciek powoduje marnowanie sprężonego powietrza i może maskować inne problemy, ponieważ system nigdy nie „odpoczywa” całkowicie pomiędzy impulsami.
Czy większy rozmiar portu jest zawsze lepszy?
Nie zawsze. Jeśli dmuchawa, dysze lub złączki są ograniczające, większy zawór nie zapewni proporcjonalnej poprawy. To, czego potrzebujesz, to właściwa kombinacja szybkiej reakcji, odpowiedniego przepływu i ścieżki wylotowej, która faktycznie umożliwia efektywne wykorzystanie powietrza.
Dlaczego w odpylaczach przepalają się cewki?
Niedopasowanie napięcia, niestabilna moc, nieprawidłowe okablowanie, nadmierna częstotliwość pulsowania lub gromadzenie się ciepła mogą mieć wpływ. Sprawdź specyfikację cewki w stosunku do sygnału wyjściowego sterownika, chroń okablowanie przed wibracjami i unikaj stosowania szybkich pulsacji zamiast rozwiązywania problemów z czyszczeniem, które są przyczyną źródłową.
Kiedy należy wymienić zestaw membrany?
Wymień, jeśli podczas kontroli zauważysz wyciek, osłabienie impulsów, powolną reakcję lub widoczne zużycie membrany. Jeśli w środowisku panuje duża wilgotność lub niska jakość powietrza, okresy między naprawami mogą być krótsze — poprawa filtracji i drenażu powietrza może radykalnie wydłużyć żywotność membrany.
Ostatnie przemyślenia
Odpylacz jest tak niezawodny, jak jego system czyszczenia. Jeśli Twój DP jest niestabilny, worki wcześnie się psują lub koszty sprężonego powietrza wymykają się spod kontroli, skupiając się na pętli impulsowo-strumieniowej i wybierając prawą stronęZawór impulsowy ASCOkonfiguracja — często zapewnia najszybszy zwrot z inwestycji.
