Jak dobrać i dopasować elektromagnetyczny zawór impulsowy do filtra workowego?

W zakresie kontroli pyłu przemysłowego system odpopielania filtra workowego bezpośrednio decyduje o wydajności operacyjnej i stabilności sprzętu. Jako główny siłownik systemu odpopielania, kluczowy jest dobór i konfiguracja elektromagnetycznych zaworów impulsowych. Niewłaściwy dobór może nie tylko doprowadzić do zwiększenia oporów w odpylaczu i zmniejszenia objętości powietrza procesowego, ale może nawet spowodować awarię sprzętu. Dlatego naukowo i rozsądnie dobrane i skonfigurowane elektromagnetyczne zawory impulsowe są kluczem do zapewnienia wydajnej pracy systemu odpylania.

I. Wyjaśnij podstawowe zasady wyboru zaworów impulsowych

Organem decyzyjnym przy doborze elektromagnetycznych zaworów impulsowych jest projektant filtra workowego.

Usuwanie popiołu jest ważnym krokiem zapewniającym normalne działanie filtra workowego pulsacyjnego.Zawór impulsowy zapewnia źródło powietrza, a tłoczenie i rozprowadzanie rury nadmuchowej oraz charakterystyka reakcji worka filtrującego wspólnie decydują o efekcie końcowym. Wydajność nadmuchu i objętość powietrza zaworu pulsacyjnego muszą być zgodneplacek pyłowy powstały na powierzchni worka filtrującego.Niewystarczające usuwanie popiołu może prowadzić do zwiększonego oporu sprzętu, zmniejszenia objętości powietrza procesowego i pogorszenia warunków pracy systemu; nadmierne usuwanie popiołu może spowodować uszkodzenie worka filtrującego i zwiększyć emisję drobnych cząstek stałych. Dlatego precyzyjny dobór zaworu impulsowego jest technicznym kluczem do zrównoważenia rezystancji sprzętu i wydajności filtracji.

Wydajność nadmuchu zaworu impulsowego jest ograniczona przez różne czynniki w systemie usuwania pyłu.

Od strony wejściowej objętość i ciśnienie w skrzynce rozdzielczej gazu, wewnętrzna średnica rury doprowadzającej gaz oraz wydajność źródła gazu wpływają bezpośrednio na wydajność nadmuchu. Od strony ładunku materiał, średnica, długość i ilość worka filtrującego, a także temperatura, wilgotność i lepkość pyłu nakładają różne wymagania na wdmuchiwanie. Dlatego też ocenianie zdolności usuwania kurzu przez zawór impulsowy wyłącznie na podstawie jego wydajności nadmuchu nie jest naukowe.

II. Opanuj rodzaje i obowiązujące warunki pracy głównych zaworów impulsowych

Obecnie elektromagnetyczne zawory impulsowe dzielą się głównie na trzy typy: kątowe, zanurzone i proste. Każdy typ ma odrębną charakterystykę strukturalną i użytkową, dzięki czemu nadaje się do różnych warunków pracy.

Zawór impulsowy kątowy jest powszechnym typem, wyposażonym w rurę wlotową i wylotową powietrza pod kątem prostym 90 stopni. Zawór tego typu zazwyczaj działa przy ciśnieniu roboczym 0,4-0,6 MPa, w zakresie temperatur otoczenia od -10 ℃ do 55 ℃ i poziomie wilgotności względnej nieprzekraczającej 85%. Ze względu na swoją zwartą budowę jest powszechnie stosowany w systemach odpopielania online w konwencjonalnych warunkach pracy.

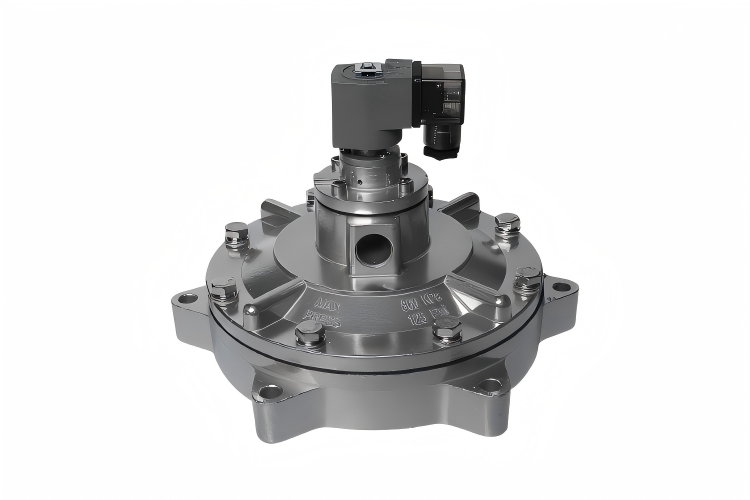

Zanurzony zawór impulsowyswoją nazwę zawdzięcza instalacji wewnątrz poduszki gazowej. Struktura ta zmniejsza opór ścieżki przepływu i obniża ciśnienie źródła gazu przedmuchowego, dzięki czemu nadaje się do zastosowań niskociśnieniowych. Ciśnienie źródła gazu przedmuchującego może wynosić zaledwie 0,2-0,3 MPa, co może zmniejszyć zużycie energii i wydłużyć żywotność membrany.

Linie środkowe wlotu i wylotu powietrza prostego zaworu impulsowego są wyrównane. Jego zaletą jest wygodny montaż i jest powszechnie stosowany w impulsowych odpylaczach powietrznych; jednakże wadą jest to, że przepływ powietrza napotyka większy opór podczas przechodzenia przez korpus zaworu.

III. Precyzyjne dopasowanie w oparciu o parametry warunków pracy

Przy wyborze modelu nie należy opierać się wyłącznie na doświadczeniu czy pojedynczym parametrze, ale przeprowadzić kompleksową analizę w oparciu o konkretne warunki i parametry pracy.

Temperatura pracy jest ważną podstawą przy wyborze modelu.

Na przykład zawór impulsowy kątowy jest zazwyczaj odpowiedni do stosowania w środowiskach o temperaturze od -10 ℃ do 55 ℃. W przypadku specjalnych środowisk o wysokiej lub niskiej temperaturze konieczne jest wybranie elementów membrany o odpowiednim poziomie odporności temperaturowej lub produktów specjalnie dostosowanych.

O wyborze typu zaworu decyduje wymagane ciśnienie usuwania popiołu.

Jeżeli ciśnienie sprężonego powietrza dostarczane przez system jest stosunkowo niskie (0,2-0,4 MPa), preferowany jest zanurzony zawór impulsowy; jeśli ciśnienie jest wystarczające (0,4-0,6 MPa), można zastosować typ kątowy lub prosty.

Nie można pominąć także właściwości pyłu.

W przypadku pyłów o dużej lepkości i wysokim stężeniu wymagana jest większa zdolność usuwania pyłu, co wymaga zaworu impulsowego o wystarczającej objętości przedmuchu i stabilnej wydajności otwierania.

IV. Wniosek

Układ odpopielania filtra workowego stanowi złożoną całość, a dobór i konfiguracja zaworów impulsowych to nie tylko kwestia techniczna, ale wymaga także bogatego doświadczenia praktycznego. Począwszy od projektu skrzynki rozdzielczej powietrza, poprzez rozmieszczenie rur wtryskowych, aż po dobór zaworów impulsowych, każdy element wpływa na końcowy efekt odpopielania. Uważa się, że wraz z rozwojem technologii przemysłowej w przyszłości pojawią się bardziej naukowe i wygodne metody kierowania wyborem i konfiguracją zaworów impulsowych, promując rozwój technologii usuwania pyłów przemysłowych w kierunku bardziej wydajnego i energooszczędnego.
