Zawór impulsowy DMF-Z-20

DMF-Z-20 Kątowy zawór elektromagnetyczny impulsowy Elektromagnetyczny zawór impulsowy (znany również jako zawór membranowy) służy jako „przełącznik” sprężonego powietrza w systemie czyszczenia impulsowego w pulsacyjnych odpylaczach workowych. Sterowany sygnałami z przyrządu sterującego impulsowo-strumieniowym, wykonuje sekwencyjnie czyszczenie pulsacyjne worków filtracyjnych według rzędów (lub przedziałów), utrzymując rezystancję odpylacza w zadanym zakresie, aby zapewnić jego wydajność przerobową i skuteczność zbierania pyłu.

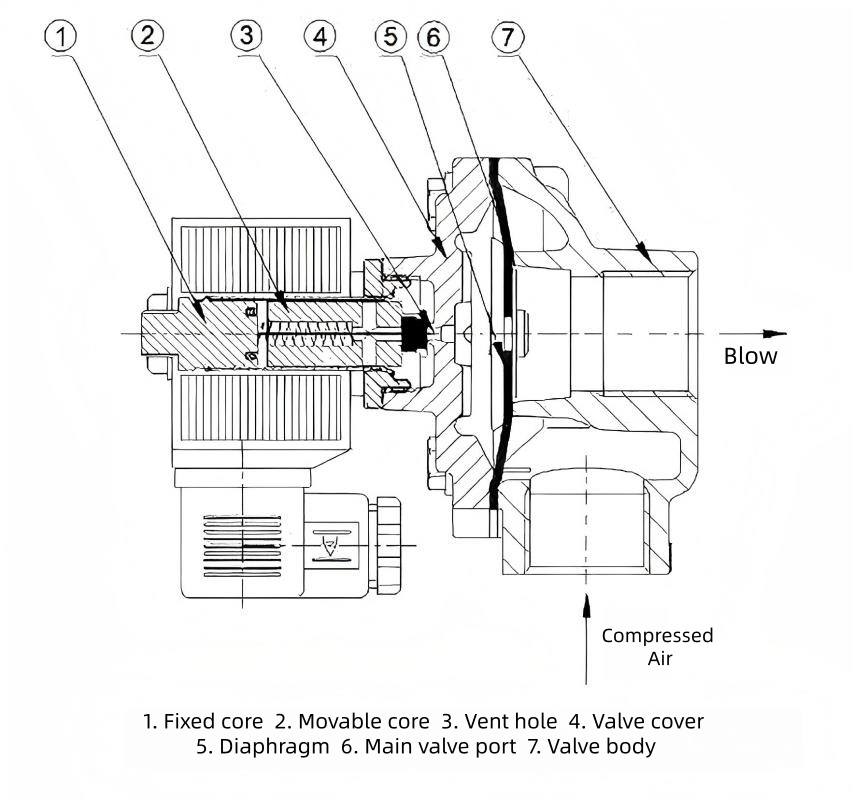

Schemat ideowy:

Cechy konstrukcyjne:

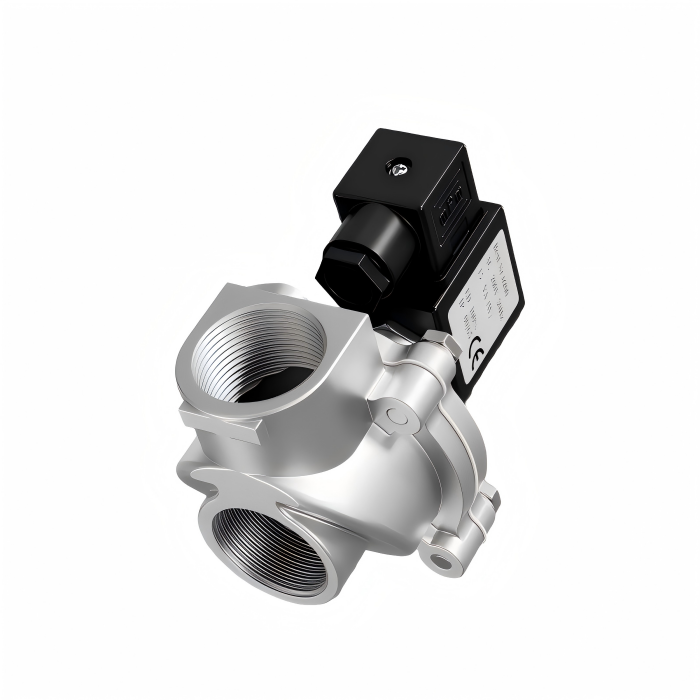

DMF-Z-20 to elektrozawór impulsowy kątowy. Jego cechy strukturalne są następujące:

Konstrukcja kątowa: wlot i wylot tworzą kąt 90°, zapewniając płynny przepływ powietrza i możliwość montażu pomiędzy zbiornikami powietrza a rurami wydmuchowymi odpylacza.

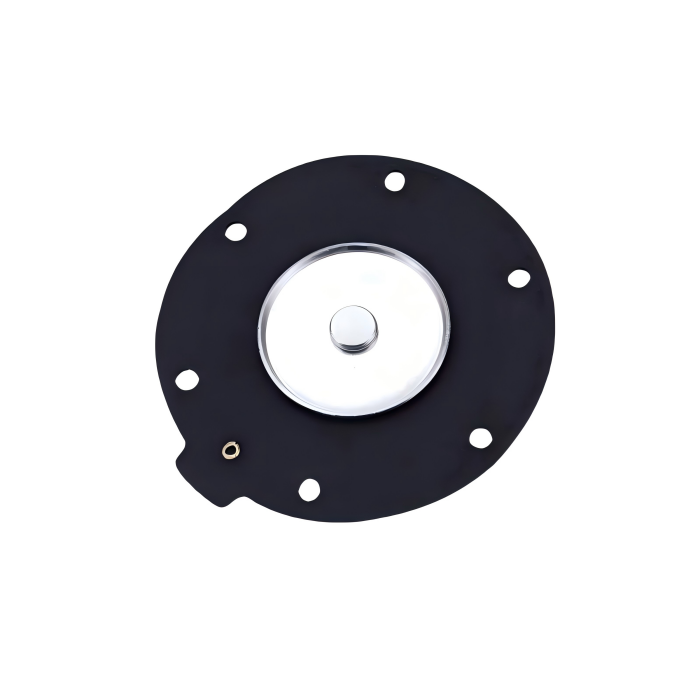

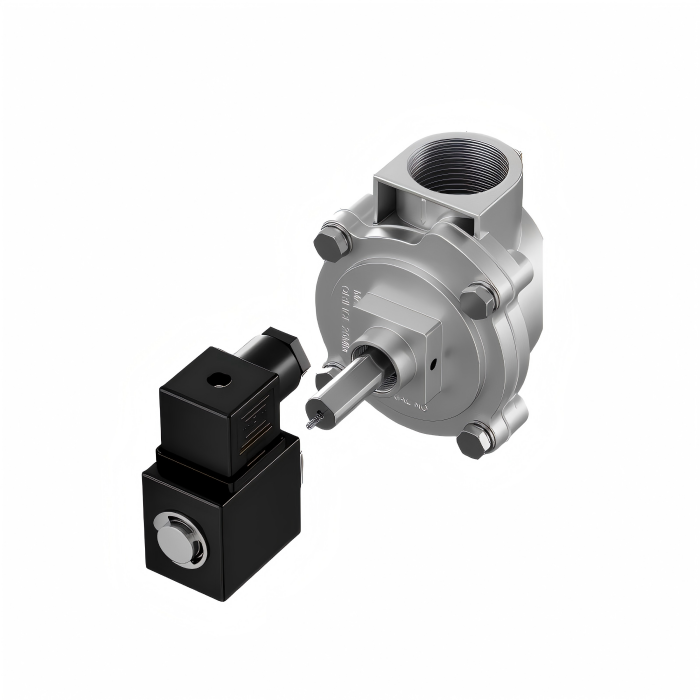

Kluczowe elementy: Zawiera głowicę elektromagnetyczną, membranę, korpus zaworu i sprężynę. Korpus zaworu wykonany jest ze stopu aluminium, natomiast membrana ma zazwyczaj konstrukcję wzmocnioną tkaniną z kauczuku nitrylowego, zapewniającą odporność na zużycie i wysoką skuteczność uszczelniania.

Metoda połączenia: Posiada gwint przyłączeniowy G3/4" o średnicy nominalnej 20 mm.

Uruchamianie membrany: Sterowanie pneumatyczną różnicą ciśnień. Po zasileniu głowica elektromagnetyczna otwiera port nadmiarowy, aby upuścić ciśnienie w tylnej komorze, umożliwiając gazowi z przedniej komory podniesienie membrany w celu przedmuchu. Po odłączeniu zasilania sprężyna resetuje się, zamykając kryzę, przywracając stan uszczelnienia.

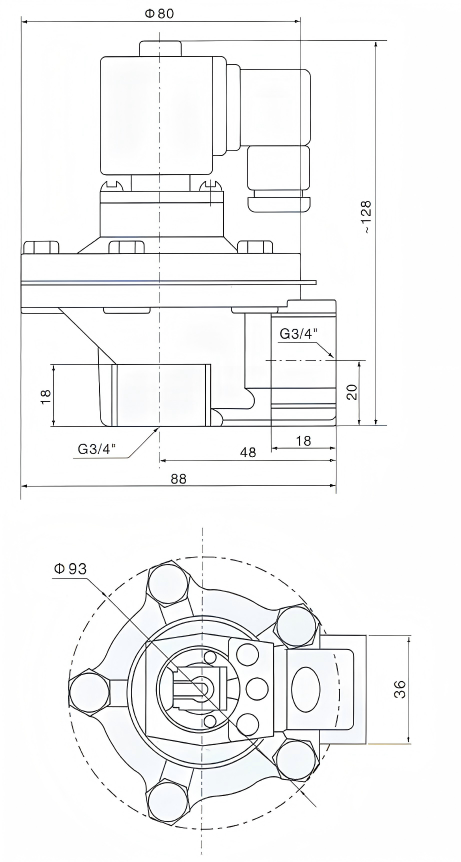

Wymiary całkowite DMF-Z-20:

Dane techniczne:

Zasada działania:

DMF-Z-20 Zawór impulsowy elektromagnetyczny kątowy Membrana dzieli elektromagnetyczny zawór impulsowy na przednią i tylną komorę powietrzną. Kiedy dostarczane jest sprężone powietrze, dostaje się ono do tylnej komory przez otwór przepustnicy. W tym momencie ciśnienie w tylnej komorze zmusza zespół membrany do uszczelnienia wylotu zaworu, wprowadzając zawór elektromagnetyczny w stan „zamknięty”.

Sygnał elektryczny z przyrządu sterującego strumieniem impulsowym powoduje cofnięcie zwory zaworu. Spowoduje to otwarcie otworu wylotowego w tylnej komorze, powodując szybkie rozprężenie. Zespół membrany przesuwa się do tyłu, umożliwiając przepływ sprężonego powietrza przez wylot zaworu. Zawór przechodzi w stan „otwarty”.

Kiedy sygnał elektryczny ze sterownika strumienia impulsowego zaniknie, zwora elektromagnetycznego zaworu impulsowego resetuje się. Otwór wylotowy tylnej komory zamyka się, a ciśnienie w tylnej komorze wzrasta, zmuszając zespół membrany do szczelnego uszczelnienia wylotu zaworu. Zawór impulsowy elektromagnetyczny powraca do stanu „zamkniętego”.

Obszary zastosowań:

Rdzeń DMF-Z-20 przeznaczony jest do pulsacyjnych systemów czyszczenia odpylaczy workowych, współpracujących z workami filtracyjnymi, wkładami filtracyjnymi, rurkami ceramicznymi i innymi elementami filtracyjnymi. Służy jako „przełącznik” sprężonego powietrza dla układu przedmuchu. Jego zastosowania koncentrują się w środowiskach przemysłowych o wysokim zapyleniu:

Środowiskowa kontrola pyłu:Pulsacyjne systemy czyszczenia strumieniowego kompatybilne z różnymi odpylaczami workowymi/kasetowymi.

Produkcja przemysłowa:Materiały budowlane (cement/wapno), metalurgia (stal/wytapianie), górnictwo, chemia, farmaceutyka, przetwórstwo pasz, obróbka drewna, papiernictwo itp.

Inne zastosowania:Wspomagane przedmuchiwanie w systemach transportu pneumatycznego oraz w sprzęcie/warunkach pracy wymagających czyszczenia strumieniem impulsowym.
