Jakie są różnice pomiędzy zaworami impulsowymi kątowymi, zanurzonymi i przelotowymi? Jak wybrać na podstawie wymagań?

Jako kluczowe elementy uruchamiające w systemach czyszczenia impulsowego, elektromagnetyczny zawór impulsowy służy jako „przełącznik” sprężonego powietrza dla pulsacyjnych odpylaczy workowych. Jego wydajność ma bezpośredni wpływ na wydajność kolektora i skuteczność wychwytywania pyłu. Aby pomóc użytkownikom przemysłowym w dokładnym zrozumieniu różnic technicznych pomiędzy trzema głównymi typami zaworów impulsowych — kątowym, zanurzonym i prostym — oraz w naukowym sformułowaniu planów doboru, w tym artykule systematycznie omówiono strukturę, zasady i scenariusze zastosowania tych zaworów w oparciu o branżowe specyfikacje techniczne i charakterystykę produktu. Zawiera odniesienia do projektowania inżynierii usuwania pyłu oraz obsługi i konserwacji sprzętu.

I. Podstawowe definicje i cechy strukturalne trzech typów zaworów impulsowych

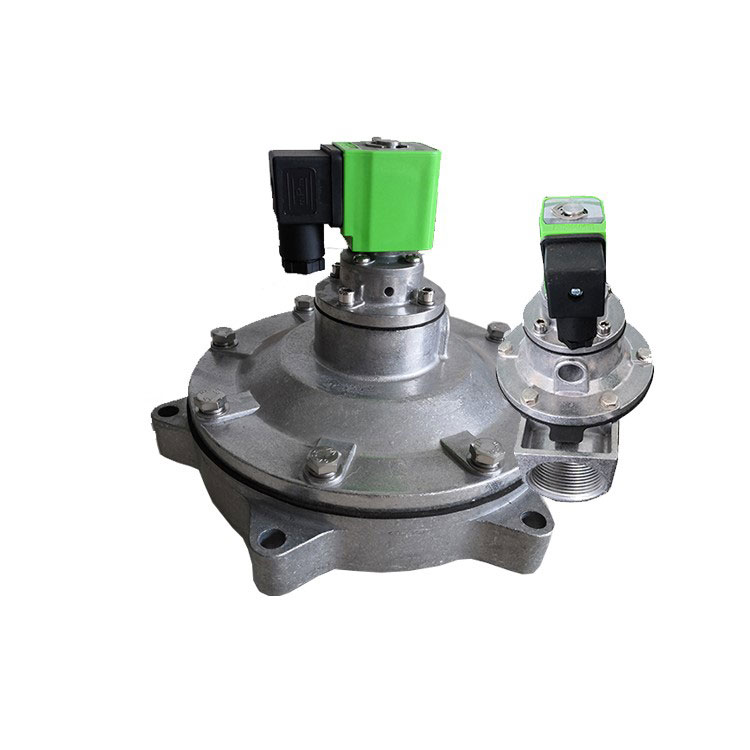

Zawór impulsowy elektromagnetyczny kątowy

Cechą charakterystyczną tego zaworu jest to, że rury wlotowe i wylotowe powietrza zaworu kątowego są ustawione pod kątem 90°. Korpus zaworu i pokrywa są odlewane ciśnieniowo ze stopu aluminium. Po obróbce powierzchniowej wykazują doskonałą odporność na korozję. Membrana i uszczelka są produkowane w procesie wulkanizacji kompozytów. Surowce do elektromagnetycznej głowicy pilota składają się z materiałów magnetycznych o wysokiej wydajności i materiałów ekranujących magnetycznie ze stali nierdzewnej. Najważniejsze elementy, takie jak sprężyny i elementy złączne, są wykonane ze stali nierdzewnej. Sposób podłączenia: Rurę dystrybutora powietrza (zbiornika powietrza) i rurę dmuchawy odpylacza wkłada się odpowiednio do wlotu i wylotu zaworu i uszczelnia na obu końcach nakrętkami dociskowymi.

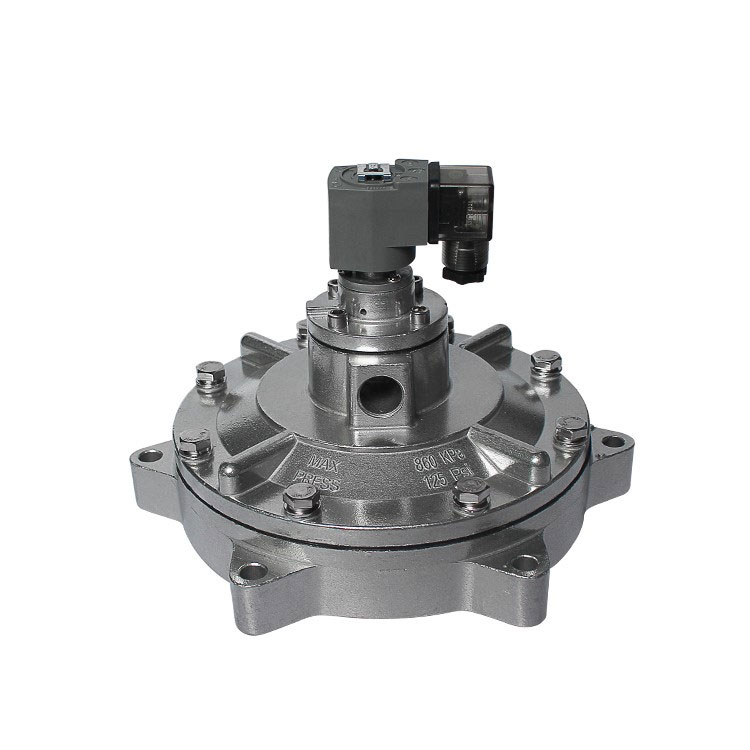

Zanurzony zawór impulsowy elektromagnetyczny

Składa się z elektromagnetycznej głowicy pilota, zespołu membrany (membrana, sprężyna dociskowa, uszczelka) i korpusu zaworu. Zainstalowany zanurzony w zbiorniku powietrza, łączy się ze zbiornikiem za pomocą kołnierza. Otwór wylotowy jest umieszczony centralnie w korpusie zaworu wewnątrz zbiornika i przechodzi przez elementy takie jak urządzenie penetrujące ściany, aby wejść do komory rozdmuchowej w celu uruchomienia. Ten typ zaworu charakteryzuje się zoptymalizowaną konstrukcją kanału przepływowego, która skutecznie zmniejsza opory przepływu gazu, zapewniając stabilną pracę nawet w warunkach niskiego ciśnienia. Taka konstrukcja zmniejsza zużycie energii i wydłuża żywotność membrany.

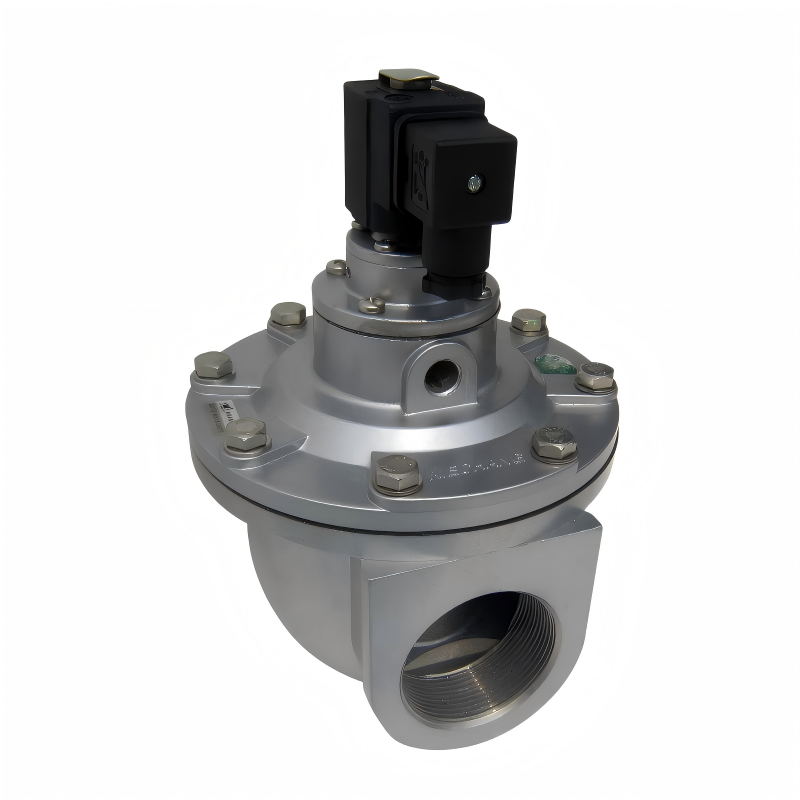

Prosty elektromagnetyczny zawór impulsowy

Linie środkowe wlotu i wylotu powietrza układają się w linii prostej bez odchyleń kątowych, a kierunek przepływu gazu jest wyraźnie zaznaczony na powierzchni korpusu zaworu. Instalacja polega na podłączeniu jednego końca do rury powietrznej wychodzącej ze zbiornika powietrza, a drugiego końca do rury powietrznej komory nadmuchowej. Jego prosta konstrukcja ułatwia montaż, dzięki czemu jest powszechnym elementem pulsacyjnych odpylaczy zbiornikowych.

II. Analiza porównawcza wspólnych i charakterystycznych zasad działania

Zasada działania zaworów impulsowych kątowych

Membrana w zaworze dzieli go na przednią i tylną komorę powietrzną. Kiedy dostarczane jest sprężone powietrze, dostaje się ono do tylnej komory przez otwór przepustnicy. Ciśnienie panujące w tylnej komorze wymusza na membranie uszczelnienie otworu wylotowego, wprowadzając zawór w stan „zamknięty”.

Sygnał elektryczny z przyrządu sterującego strumieniem impulsów porusza zworę elektromagnetycznego zaworu impulsowego, otwierając otwór wentylacyjny tylnej komory. W tylnej komorze następuje szybkie rozhermetyzowanie, powodując cofanie się membrany. Następnie sprężone powietrze przepływa przez wylot zaworu, ustawiając zawór impulsowy w stanie „otwartym”. Natychmiastowe uwolnienie sprężonego powietrza tworzy strumień strumieniowy.

Gdy sygnał elektryczny ze sterownika impulsów zaniknie, zwora zaworu resetuje się. Odpowietrznik tylnej komory zamyka się, a ciśnienie w tylnej komorze wzrasta, dociskając membranę z powrotem do wylotu zaworu. Zawór impulsowy powraca do stanu „zamkniętego”.

Zasada działania zanurzonego zaworu impulsowego

Zawór impulsowy jest podzielony na komorę przednią i tylną. Kiedy dostarczane jest sprężone powietrze, dostaje się ono do tylnej komory przez otwór przepustnicy. Ciśnienie panujące w tylnej komorze wymusza na membranie uszczelnienie wylotu zaworu, utrzymując zawór pulsacyjny w stanie „zamkniętym”.

Kiedy sygnał elektryczny ze sterownika impulsów porusza zworą zaworu, otwiera się odpowietrznik tylnej komory. Gwałtowny spadek ciśnienia w tylnej komorze powoduje ruch membrany, umożliwiając wypływ sprężonego powietrza przez wylot zaworu. Zawór impulsowy przechodzi w stan „otwarty”, uwalniając chwilowo strumień sprężonego powietrza.

Kiedy sygnał elektryczny ze sterownika impulsów ustanie, zwora zaworu resetuje się, odpowietrznik tylnej komory zamyka się, a ciśnienie w tylnej komorze wzrasta, zmuszając membranę do uszczelnienia wylotu zaworu. Zawór impulsowy powraca do stanu „zamkniętego”.

Zasada działania prostego zaworu impulsowego

1. Zamknięcie wyłączające: Sprężone powietrze dostaje się do tylnej komory przez otwór przepustnicy. Ciśnienie w komorze tylnej > ciśnienie w komorze przedniej, popychając membranę w celu uszczelnienia wylotu zaworu głównego, zamykając zawór.

2. Otwarcie po włączeniu zasilania: Kontroler impulsów wysyła sygnał, siła elektromagnetyczna podnosi zworę, otwierając otwór wentylacyjny. W tylnej komorze następuje szybkie rozprężenie, tworząc różnicę ciśnień pomiędzy przednią i tylną komorą. Membrana przesuwa się do tyłu, otwierając otwór głównego zaworu i wydmuchuje sprężone powietrze.

3. Reset po wyłączeniu: Kiedy sygnał elektryczny ustanie, sprężyna twornika powraca, zamykając otwór odpowietrzający. Ciśnienie w tylnej komorze zostaje przywrócone przez otwór przepustnicy, co powoduje zresetowanie membrany i zamknięcie głównego otworu zaworu, powracając do stanu początkowego.

III. Kluczowe parametry techniczne i kryteria wyboru

Standaryzacja podstawowych parametrów technicznych: Krajowe zawory impulsowe prostokątne i przelotowe działają w zakresie ciśnień 0,4-0,6 MPa. Importowane odpowiedniki działają jednakowo przy 0,4-0,6 MPa, niezależnie od typu. Obie kategorie nie wykazują zasadniczych różnic w tolerancji ciśnienia ani wartościach ciśnienia aplikacji.

Trzy podstawowe zasady selekcji naukowej

1. Zasada zgodności ciśnienia roboczego: W przypadku scenariuszy niskociśnieniowych (wymagających obniżonego ciśnienia źródła powietrza) należy priorytetowo traktować zanurzone elektromagnetyczne zawory impulsowe. W przypadku standardowych warunków ciśnienia (0,4–0,6 MPa) można elastycznie wybierać typy kątowe lub przelotowe w oparciu o ograniczenia instalacyjne.

2. Zasada dopasowania przestrzeni montażowej: Gdy zbiornik powietrza i rura dmuchawy są ustawione pionowo, należy zastosować elektromagnetyczne zawory impulsowe pod kątem prostym. W przypadku układów liniowych należy stosować proste elektromagnetyczne zawory impulsowe. Gdy wymagana jest instalacja wewnętrzna wewnątrz zbiornika powietrza, preferowane są zanurzone elektromagnetyczne zawory impulsowe.

3. Zasada zgodności typu urządzenia: W przypadku odpylaczy impulsowych z komorą powietrzną należy przede wszystkim stosować proste elektromagnetyczne zawory impulsowe. Pulsacyjne odpylacze workowe mogą wybierać prostokątne elektromagnetyczne zawory impulsowe w zależności od kąta instalacji. W przypadku dużych systemów odpylania pracujących w warunkach niskiego ciśnienia zalecane są zanurzone elektromagnetyczne zawory impulsowe.

IV. Kontekst aplikacji branżowych i perspektywy

Zawór impulsowy elektromagnetyczny jest szeroko stosowany w zastosowaniach związanych z odpylaniem, a jego stabilność działania bezpośrednio wpływa na wydajność oczyszczania środowiska i ciągłość produkcji przemysłowej. W miarę ciągłego doskonalenia standardów ochrony środowiska zapotrzebowanie na energooszczędne i trwałe zawory impulsowe stale rośnie. Niniejsza publikacja porównań technicznych i wytycznych dotyczących wyboru trzech głównych typów zaworów impulsowych ma na celu pomóc użytkownikom przemysłowym w uniknięciu pułapek przy wyborze, zwiększeniu wydajności systemu odpylania i obniżeniu kosztów operacyjnych. W przyszłości postęp technologiczny skupi się na bardziej precyzyjnej kontroli ciśnienia, wydłużonej żywotności i szerszych możliwościach dostosowania do różnorodnych warunków pracy, zapewniając wsparcie kluczowych komponentów na potrzeby zielonej transformacji przemysłowej.
