Jakie przygotowania są wymagane przed instalacją zaworu impulsowego?

Aby zwiększyć niezawodność zaworów impulsowych w przemysłowych systemach odpylania i transporcie pneumatycznym, niedawno wydano kompleksowy przewodnik techniczny dotyczący instalacji. Celem tego przewodnika jest zapewnienie użytkownikom przemysłowym profesjonalnych referencji technicznych obejmujących cały proces, od przygotowania przed instalacją do uruchomienia. Standaryzując procedury instalacji, zmniejsza awaryjność sprzętu i skutecznie wydłuża żywotność kluczowych komponentów.

I. Podstawowe przygotowania przed instalacją

Przygotowanie przedinstalacyjne doelektromagnetyczne zawory impulsowema fundamentalne znaczenie dla zapewnienia jakości instalacji i późniejszej stabilnej pracy. Należy go kompleksowo wdrożyć w czterech kluczowych obszarach: weryfikacji produktu, czyszczeniu rurociągów, inspekcjach zasilania powietrzem i instalacji elektrycznej oraz przygotowaniu akcesoriów.

Weryfikacja produktu jest pierwszym krokiem.

Przed instalacją należy sprawdzić, czy model i dane techniczne zaworu impulsowego spełniają wymagania projektowe. Dokładnie sprawdź korpus zaworu,membrana, uszczelkii inne elementy zapewniające integralność. Potwierdź, że certyfikat produktu i raporty z testów fabrycznych są kompletne.

Coparcie jest krytyczne.

Dokładnie przeczyść przewody i złącza sprężonego powietrza, aby usunąć żużel spawalniczy, pył i inne zanieczyszczenia. Zapobiega to blokowaniu membran lub otworów pilotowych przez ciała obce, co mogłoby zakłócić normalne działanie zaworu.

Sprawdź jakość źródła powietrza i wydajność zasilania.

Zasilanie powietrzem systemu musi pozostać suche, wolne od oleju i wody. Zaleca się montaż filtrów i separatorów olej-woda. Dodatkowo należy sprawdzić, czy pojemność zbiornika powietrza może zaspokoić chwilowe zapotrzebowanie na powietrze podczas wydmuchu, aby zapobiec niedostatecznej podaży.

Zapewnij prawidłowe połączenia elektryczne.

Przed instalacją należy użyć multimetru do przetestowania obwodu sterującego i upewnić się, że typ sygnału sterującego i wartość napięcia w pełni odpowiadają wymaganiom głowicy elektromagnetycznej zaworu impulsowego, aby zapobiec nieprawidłowemu działaniu lub przepaleniu cewki.

II. Kluczowe kwestie techniczne podczas instalacji

Instalacja zaworu impulsowego elektromagnetycznego musi ściśle przestrzegać specyfikacji technicznych, koncentrując się na krytycznych aspektach, takich jak uszczelnienie połączeń, orientacja montażu, środki ostrożności i zgodność parametrów, aby zapewnić jakość instalacji spełniającą standardy.

Zapewnij integralność uszczelnienia połączenia.

Podczas instalacji wszystkie złącza muszą być czyste i wyrównane. Użyj określonych materiałów uszczelniających i mocno dokręć śruby. Po instalacji należy przeprowadzić próbę szczelności, aby wyeliminować wycieki sprężonego powietrza.

Zapewnij prawidłowe połączenia elektryczne i zabezpieczenie obwodu.

Wtyczki cewek elektromagnetycznych muszą być całkowicie włożone i zablokowane, a końcówki muszą być bezpiecznie zaciśnięte. Przewody sterujące należy podłączyć do odpowiednich zacisków centrali, a punkty wejścia nie mogą być skierowane do góry, aby zapobiec przedostawaniu się wody deszczowej i spowodowaniu zwarć. Nigdy nie podłączaj przez pomyłkę sygnałów sterujących cylindra offline do wejść zaworu elektromagnetycznego, ponieważ może to spowodować przepalenie cewki w wyniku długotrwałego zasilania.

Zapewnij prawidłową orientację instalacji.

Zawory impulsowe muszą być instalowane pionowo lub pod kątem określonym zgodnie z instrukcją produktu, z kierunkiem wlotu/wylotu zgodnym z przepływem medium. Instalacja odwrotna jest surowo zabroniona.

Aby chronić najważniejsze komponenty, należy unikać wysokich temperatur i uszkodzeń mechanicznych.

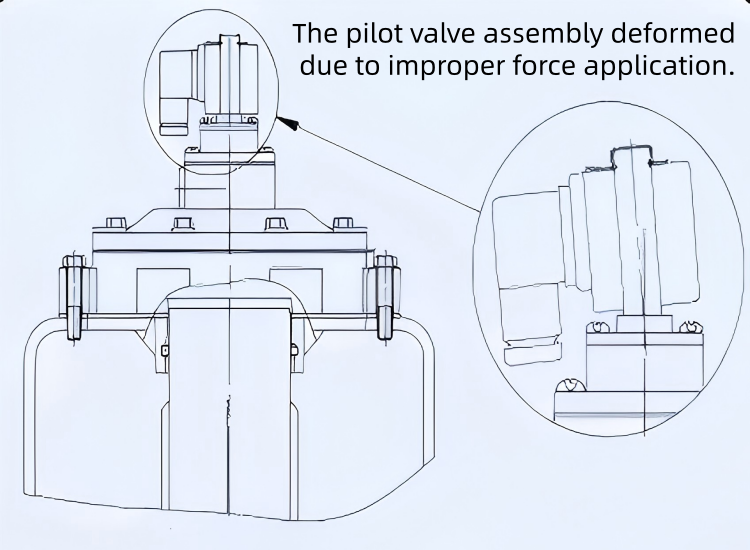

Po montażu zabrania się spawania zbiorników powietrza, podłączonych kołnierzy lub rur przedmuchowych, aby zapobiec odpryskom spawalniczym lub uszkodzeniu membran w wysokiej temperaturze. Podczas transportu lub instalacji należy zachować ostrożność, aby zapobiec uszkodzeniu zespołu pilota zaworu elektromagnetycznego na skutek uderzenia, co mogłoby zdeformować tuleję suwaka, powodując zacięcie ruchomego trzpienia i uniemożliwiając działanie zaworu.

Sprawdź parametry ciśnienia i napięcia.

Upewnić się, że ciśnienie robocze systemu i temperatura medium pozostają w zakresie znamionowym zaworu impulsowego. Upewnij się, że napięcie zasilania jest prawidłowe, okablowanie jest zabezpieczone, a izolacja jest nienaruszona.

III. Uruchomienie po instalacji i ostrzeżenia dotyczące bezpieczeństwa

Uruchomienie systemu i inspekcje bezpieczeństwa po instalacji to ostatnie kroki zapewniające niezawodne działanie sprzętu. Kluczowe uwagi dotyczące tej procedury są następujące:

Uruchomienie po instalacji należy przeprowadzić w warunkach bez obciążenia.

Sprawdź, czy zawór impulsowy działa płynnie i szybko reaguje. Obserwuj, czy podczas pracy nie występują nietypowe dźwięki lub wibracje i zapisz odpowiednie parametry.

Należy ściśle przestrzegać ostrzeżeń dotyczących bezpieczeństwa.

Nigdy nie wprowadzaj sprężonego powietrza, zanim wszystkie zawory nie zostaną prawidłowo zamontowane na zbiorniku powietrza. Po montażu nie wolno wykonywać żadnych prac spawalniczych, aby zapobiec uszkodzeniu korpusu zaworu. Wdrożyć środki izolacyjne dla zaworów w zimnych regionach.

Unikaj typowych pułapek instalacyjnych.

Na przykład zbyt małe rury wlotowe powietrza do zbiornika powietrza mogą powodować niewystarczający dopływ powietrza; nieprawidłowe okablowanie może prowadzić do przepalenia cewki w wyniku długotrwałego zasilania; niewłaściwe ustawienia szerokości sygnału impulsu mogą zakłócić normalne cykle nadmuchu i zasoby zużytego powietrza. Podczas uruchamiania należy krok po kroku przeprowadzić dokładne rozwiązywanie problemów.

IV. Kontekst aplikacji i znaczenie branżowe

Jako krytyczny element sterowania w systemach zautomatyzowanych, takich jak odpylanie przemysłowe i transport pneumatyczny, stabilność operacyjna zaworów impulsowych bezpośrednio wpływa na zgodność z wymogami ochrony środowiska i ciągłość produkcji. W miarę zaostrzania się przemysłowych standardów ochrony środowiska i wzrostu poziomu automatyzacji, profesjonalna wiedza specjalistyczna w zakresie instalowania i konserwacji kluczowych komponentów, takich jak zawory impulsowe, staje się coraz ważniejsza. Celem tego przewodnika technicznego jest ustanowienie standardowych procedur operacyjnych, które pomogą przedsiębiorstwom ograniczyć awarie na miejscu i obniżyć koszty operacyjne, zapewniając w ten sposób wydajne i stabilne działanie całych systemów przemysłowych.
