Zawór impulsowy tłokowy

Qingdao Star Machine zapewnia zawór impulsowy V1614718, oparty jest na konstrukcji zaworu impulsowego elektromagnetycznego przepony i mechanizmu tłokowego, przyjmując wbudowaną strukturę, z silniejszą wydajnością i dłuższą żywotnością obsługi. Jego podstawowe cechy to:


Cechy strukturalne

Złożony z elektromagnetycznej głowicy pilotowej, tłoka i korpusu zaworu, obszar tylnej komory tłoka jest większy niż komora przednia, a siła pneumatyczna zapewnia czułe stan zamknięcia.

Anulowanie gumowej przepony i sprężyny ciśnieniowej, zastosowanie struktury tłoka o wysokiej wytrzymałości, znacznie poprawia trwałość.

Zasada pracy zaworu impulsowego tłoka jest podzielona na dwa etapy:

Stan dmuchania: Po wprowadzeniu sygnału sterownika elektrycznego elektromagnetyczna głowica pilotowa otwiera otwór rozładunku, a gaz ciśnieniowy w przedniej komorze tłoka podnosi tłok i otwiera kanał dmuchania.

Stan zamknięty: Po zniknięciu sygnału otwór rozładunku jest zamknięty, ciśnienie gazowe w tylnej komorze tłoka popycha tłok do resetowania, a kanał jest zamknięty.


Standard techniczny

Ciśnienie robocze: 0,2 ~ 0,6 MPa

Specyfikacja napięcia: DC24V lub AC220V/50 Hz

Ochrona: IP65

Medium robocze: czyste powietrze

Obowiązująca temperatura: Typ temperatury pokojowej -25 ~ 85 ℃, Typ wysokiej temperatury -25 ~ 230 ℃.

Życie: 1 milion razy


Specyfikacja instalacji zaworu impulsowego tłoka

Wymagania uszczelniające: Połączenie gwintowane należy wypełnić taśmą surowcową PTFE lub szczelinę nici, a połączona powierzchnia skrzynki dystrybucji powietrza powinna być gładka i czysta.

Przetwarzanie źródła powietrza: Rura wlotowa powietrza pola dystrybucji powietrza powinna być zainstalowana z filtrem i regulatorem, a dno jest wyposażone w zawór odpływowy, aby upewnić się, że sprężone powietrze jest suche i wolne od zanieczyszczeń.

Dokładność przetwarzania: instalacja pakietu powietrza kończą się zgodnie z rysunkiem 2, aby zapewnić tolerancję wielkości i chropowatość powierzchni.

Wymagania dotyczące czyszczenia: Poduszka powietrzna i dmucha powinny zostać dokładnie oczyszczone przed instalacją, aby uniknąć resztkowych zanieczyszczeń.


Połączenie

Podczas instalowania z okrągłym kolektorem wymiary powinny być zgodnie z ryc. 3, aby zapewnić dopasowanie połączenia (np. Φ150/φ120 apertura).

Schemat obróbki połączenia kolektora (ryc. 2) określa kluczowe wymiary: 180 mm całkowita szerokość, faza 15 °, δ = 4,5 mm grubość ściany.


Wymiary zewnętrzne

Zewnętrzne wymiary 3-calowego zaworu impulsowego tłokowego pokazano na rycinie 3, z kluczowymi parametrami, takimi jak całkowita długość 134 mm i otwory montażowe φ151 mm.

Dzięki kompaktowi konstrukcji i elastycznej aranżacji dmuchającej zawór jest odpowiedni dla zapotrzebowania na wysokowydajne czyszczenie popiołu w systemie usuwania pyłu przemysłowego. Optymalizując strukturę tłoka i kontrolę elektromagnetyczną, osiąga szybką reakcję i stabilną działanie oraz spełnia rygorystyczne wymagania niezawodności i precyzji produktów eksportowych.


Rysunek 1 Rysunek 2Rysunek 3


View as

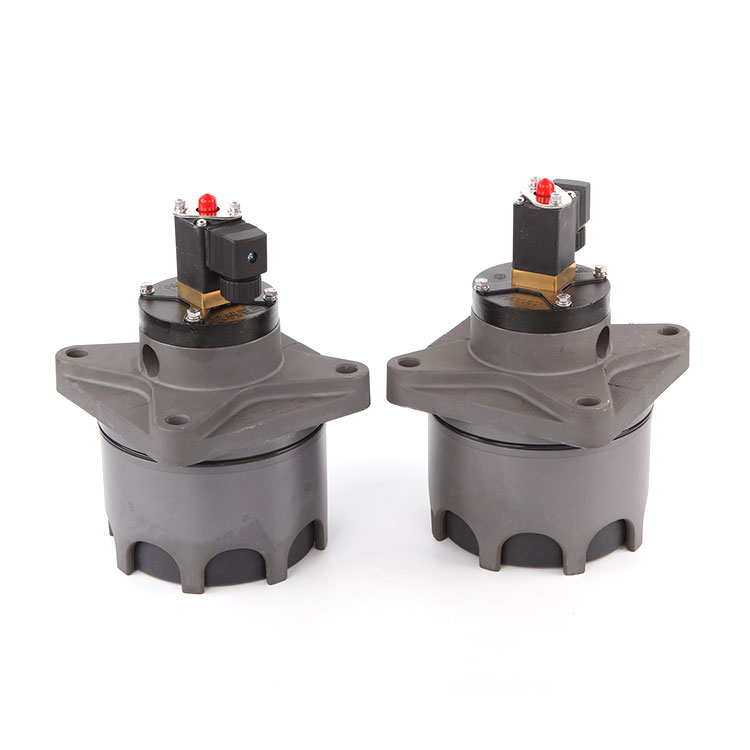

Usuwanie pyłów impuls

Usuwanie pyłów impuls

W Qingdao Star Machine jesteśmy dumni z zapewnienia wysokiej jakości zastawki elektromagnesu impulsów. Uważamy, że budowanie długotrwałych relacji z naszymi klientami jest niezbędne do osiągnięcia sukcesu. Dlatego oferujemy kompleksowy zakres usług, w tym instalację, konserwację i wsparcie techniczne, aby zapewnić, że nasi klienci otrzymają najwyższy poziom zadowolenia.

Czytaj więcejWyślij zapytanie
Zawór czyszczący powietrza

Zawór czyszczący powietrza

Dzięki trwałemu zaworowi czyszczenia powietrza Qingdao Star Machine nadal wykazuje swoje zaangażowanie w ochronę środowiska i zadowolenie klientów. Ten zawór czyszczenia powietrza, zaprojektowany z myślą o ekologicznej przyjazności i niezawodności, stanowił lepszą opcję dla tych użytkowników Baghouse. Niezależnie od tego, czy chcesz zmniejszyć swój ślad węglowy, czy zapewnić optymalną wydajność, zawór czyszczenia powietrza Starmachinechina135 jest idealnym wyborem dla potrzeb energetycznych. Jesteśmy zaangażowani w dostarczanie innowacyjnych rozwiązań, które spotykają się z wyzwaniami jutra.

Czytaj więcejWyślij zapytanie

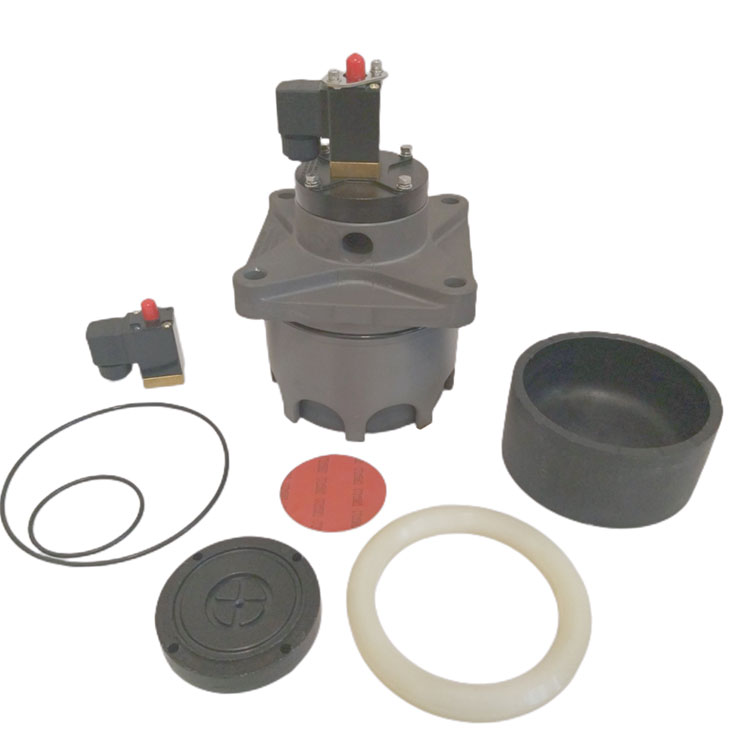

Filtr tkaniny zawór czyszczący powietrze

Filtr tkaniny zawór czyszczący powietrze

Zawór czyszczenia filtra tkaniny Qingdao Star Machine, znany również jako Starmachinechina135, pokazuje szczyt jakości produktu, zapewniając wydajność wydajności i długotrwałej. Zobowiązani do ochrony środowiska, staramy się przyczynić się do czystszej planety poprzez najnowocześniejsze rozwiązania filtracyjne. Nasze zawory zaprojektowane w zakresie zrównoważonego rozwoju zapewniają skuteczne rozwiązanie do czyszczenia powietrza w różnych zastosowaniach.

Czytaj więcejWyślij zapytanie

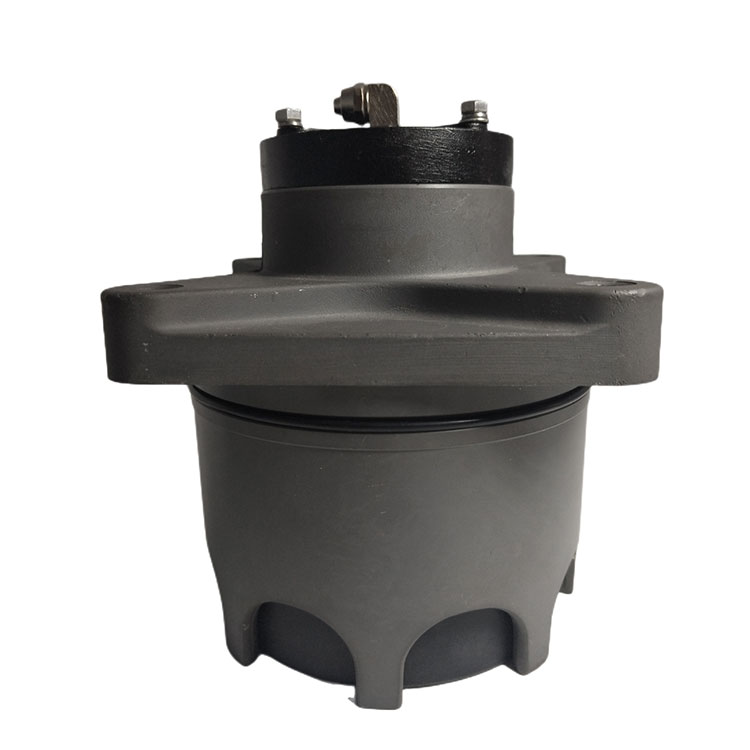

Zagrupowy zawór impulsowy

Zagrupowy zawór impulsowy

Qingdao Star Machine jest jednym z dziesięciu najlepszych producentów i dostawców zaworów impulsowych w Chinach z naszą własną marką SMCC. Specjalizowaliśmy się w kompaktowym zaworze impulsowym, elektrozdennym zaworze impulsowym, zaworze odrzutowym impulsowym prostym i innym przemysłowym zaworom czyszczącym powietrze przez 20 lat i eksportuj nasze zawory do ponad 30 krajów o silnym wsparciu technicznym, dobrej jakości i usług.

Czytaj więcejWyślij zapytanie

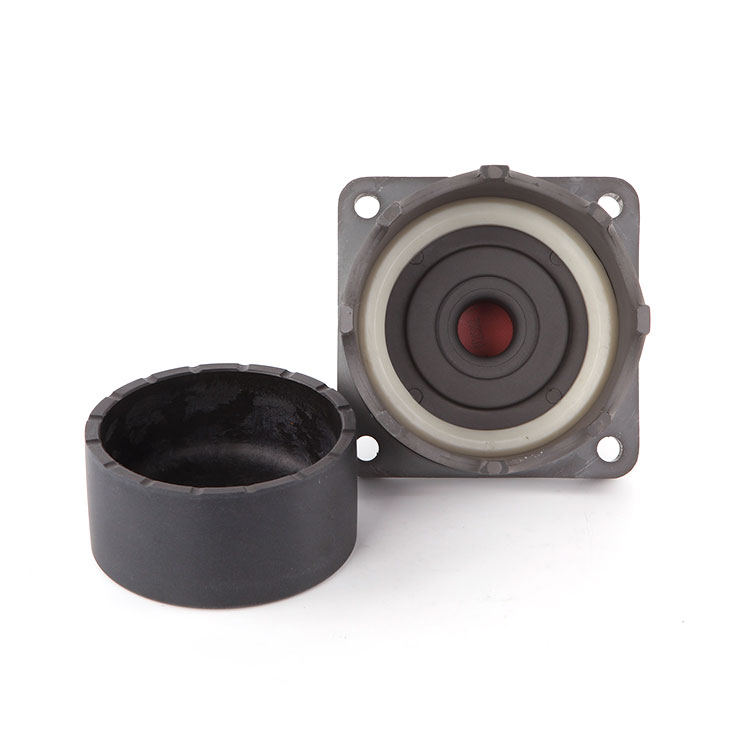

DC24V 4 -calowy aluminiowy zawór elektromagnesu

DC24V 4 -calowy aluminiowy zawór elektromagnesu

Qingdao Star Machine jest profesjonalnym producentem 4-calowego aluminiowego zaworu elektromagnesu aluminiowego dla przemysłowego pyłu powietrznego z bogatą produkcją oraz przez 20 lat i eksportującym doświadczenie w ponad 30 krajach z silnym wsparciem technicznym, ceny konkurencyjnej, dobrej jakości i 7*24-godzinnej usługi po oparciu.

Czytaj więcejWyślij zapytanie

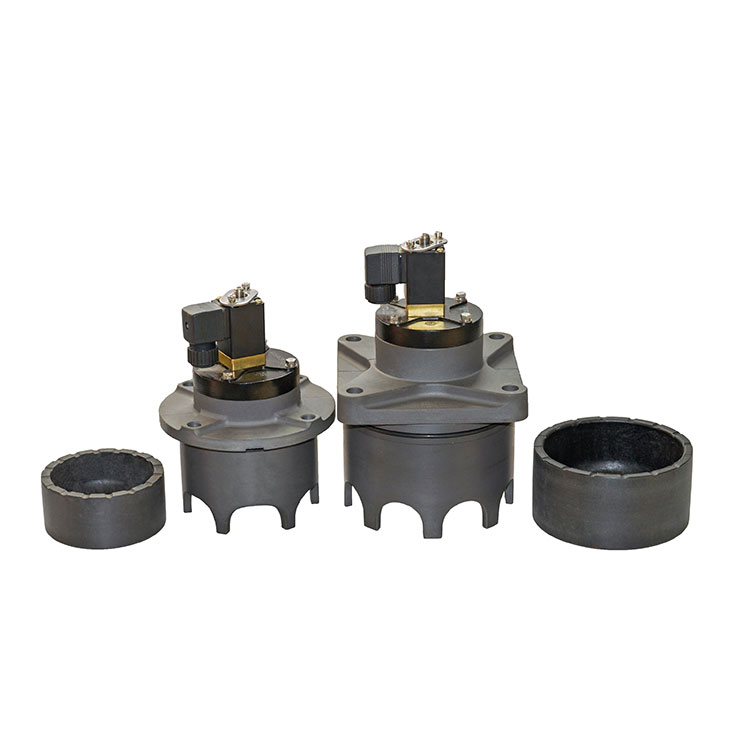

Elektrozawórka zaworu impulsowa
