Zawór impulsowy tłokowy

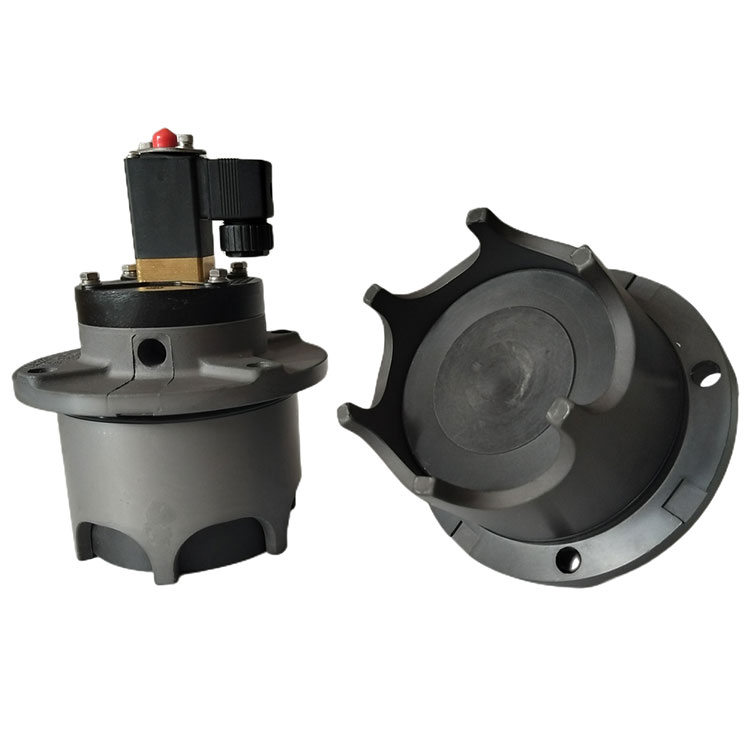

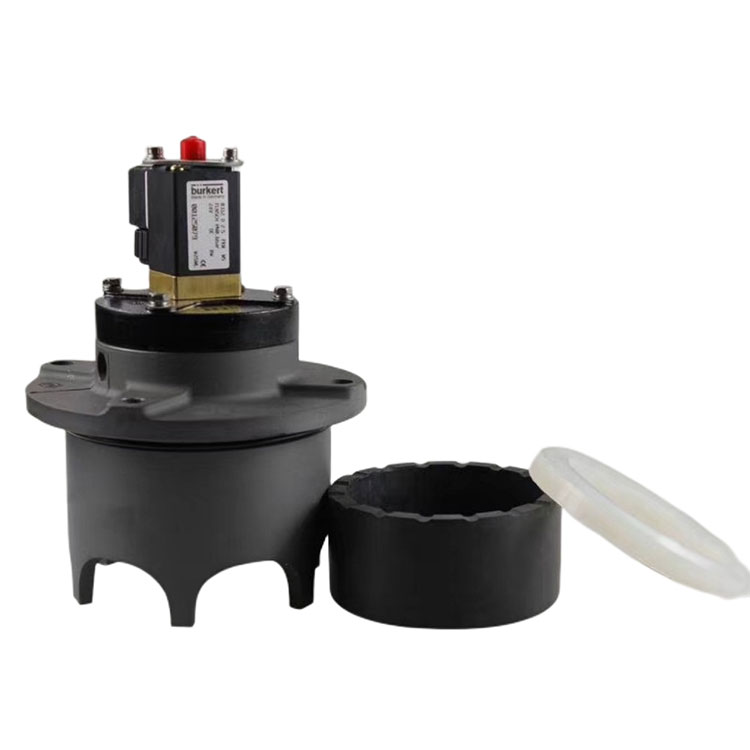

Qingdao Star Machine zapewnia zawór impulsowy V1614718, oparty jest na konstrukcji zaworu impulsowego elektromagnetycznego przepony i mechanizmu tłokowego, przyjmując wbudowaną strukturę, z silniejszą wydajnością i dłuższą żywotnością obsługi. Jego podstawowe cechy to:

Cechy strukturalne

Złożony z elektromagnetycznej głowicy pilotowej, tłoka i korpusu zaworu, obszar tylnej komory tłoka jest większy niż komora przednia, a siła pneumatyczna zapewnia czułe stan zamknięcia.

Anulowanie gumowej przepony i sprężyny ciśnieniowej, zastosowanie struktury tłoka o wysokiej wytrzymałości, znacznie poprawia trwałość.

Zasada pracy zaworu impulsowego tłoka jest podzielona na dwa etapy:

Stan dmuchania: Po wprowadzeniu sygnału sterownika elektrycznego elektromagnetyczna głowica pilotowa otwiera otwór rozładunku, a gaz ciśnieniowy w przedniej komorze tłoka podnosi tłok i otwiera kanał dmuchania.

Stan zamknięty: Po zniknięciu sygnału otwór rozładunku jest zamknięty, ciśnienie gazowe w tylnej komorze tłoka popycha tłok do resetowania, a kanał jest zamknięty.

Standard techniczny

Ciśnienie robocze: 0,2 ~ 0,6 MPa

Specyfikacja napięcia: DC24V lub AC220V/50 Hz

Ochrona: IP65

Medium robocze: czyste powietrze

Obowiązująca temperatura: Typ temperatury pokojowej -25 ~ 85 ℃, Typ wysokiej temperatury -25 ~ 230 ℃.

Życie: 1 milion razy

Specyfikacja instalacji zaworu impulsowego tłoka

Wymagania uszczelniające: Połączenie gwintowane należy wypełnić taśmą surowcową PTFE lub szczelinę nici, a połączona powierzchnia skrzynki dystrybucji powietrza powinna być gładka i czysta.

Przetwarzanie źródła powietrza: Rura wlotowa powietrza pola dystrybucji powietrza powinna być zainstalowana z filtrem i regulatorem, a dno jest wyposażone w zawór odpływowy, aby upewnić się, że sprężone powietrze jest suche i wolne od zanieczyszczeń.

Dokładność przetwarzania: instalacja pakietu powietrza kończą się zgodnie z rysunkiem 2, aby zapewnić tolerancję wielkości i chropowatość powierzchni.

Wymagania dotyczące czyszczenia: Poduszka powietrzna i dmucha powinny zostać dokładnie oczyszczone przed instalacją, aby uniknąć resztkowych zanieczyszczeń.

Połączenie

Podczas instalowania z okrągłym kolektorem wymiary powinny być zgodnie z ryc. 3, aby zapewnić dopasowanie połączenia (np. Φ150/φ120 apertura).

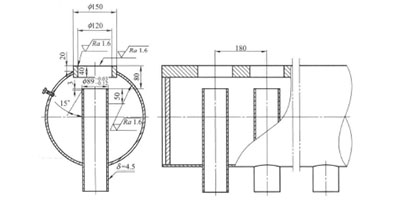

Schemat obróbki połączenia kolektora (ryc. 2) określa kluczowe wymiary: 180 mm całkowita szerokość, faza 15 °, δ = 4,5 mm grubość ściany.

Wymiary zewnętrzne

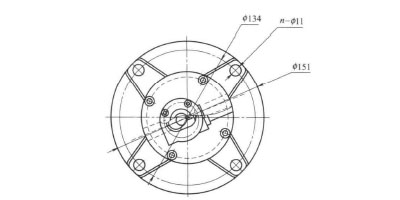

Zewnętrzne wymiary 3-calowego zaworu impulsowego tłokowego pokazano na rycinie 3, z kluczowymi parametrami, takimi jak całkowita długość 134 mm i otwory montażowe φ151 mm.

Dzięki kompaktowi konstrukcji i elastycznej aranżacji dmuchającej zawór jest odpowiedni dla zapotrzebowania na wysokowydajne czyszczenie popiołu w systemie usuwania pyłu przemysłowego. Optymalizując strukturę tłoka i kontrolę elektromagnetyczną, osiąga szybką reakcję i stabilną działanie oraz spełnia rygorystyczne wymagania niezawodności i precyzji produktów eksportowych.

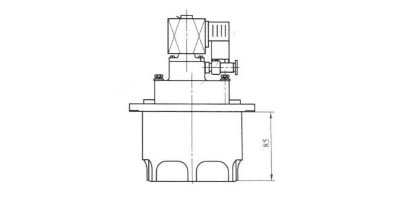

Rysunek 1 Rysunek 2Rysunek 3
