RCA3D2 Pilot Valve

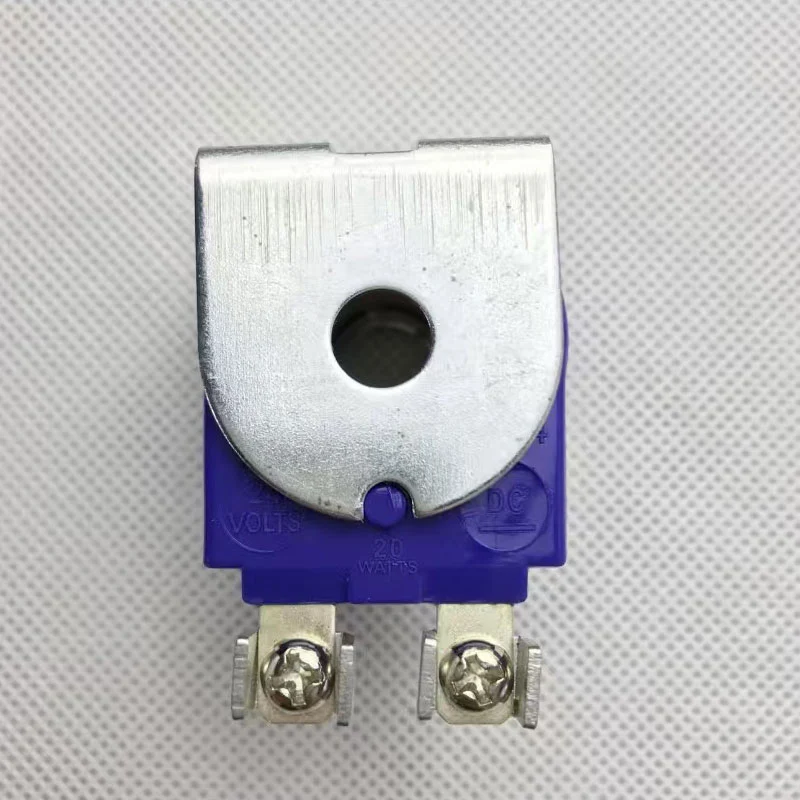

Zawór pilotażowy RCA3D2 jest również znany jako cewka elektromagnesu serii Q, zawór pilotowy jest odpowiedni dla wszystkich zaworów impulsowych typu Goyen, zaworów impulsowych serii RCA3D i skrzynki zaworu impulsowego.

Wyślij zapytanie

Opis produktu

Zakres aplikacji

Zawór pilotażowy RCA3D2 jest odpowiedni dla wszystkich zaworów pulsecyjnych sterowania pneumatycznego Goyen i jest kompatybilny z różnymi systemami usuwania pyłu impulsowego w środowiskach Goyen. Zapewnia to, że może działać stabilnie w trudnych warunkach.

Instrukcje instalacji zaworu pilotażowego RCA3D2

1. Wymagania dotyczące otworu instalacji: otwory instalacyjne wiertła o średnicy 19,3 - 19,4 mm na płycie instalacyjnej zaworu pilotowego.

2. Grubość płyty instalacyjnej: Grubość stalowej płyty instalacyjnej musi przekraczać 1,5 mm, aby zapewnić wytrzymałość instalacji.

3. Uszczelnienie i montaż:

A. Przed dokręceniem nakrętek upewnij się, że O-ring jest prawidłowo zainstalowany, aby zagwarantować wydajność uszczelnienia.

B. IT jest zalecane do złożenia cewki elektromagnetycznej na zaworze pilotowym przed zainstalowaniem zaworu pilotażowego w celu poprawy wydajności instalacji.

4. Wymagania napięcia: Aby zapewnić normalne działanie zaworu impulsowego, napięcie wejściowe zastawki elektromagnesu musi być utrzymywane w zakresie od -10% do +15% napięcia cewki.

RCA3D2 Pilot Valve Specyfikacje materiału

Strony	Tworzywo
Korpus zaworu	Odlewany stop aluminium
Push Rod	304 stal nierdzewna
Armatura	430FR STAL nierdzewna
Pierścień pieczęciowy	Nitryl (gumka nitrylowa)
Nakrętka	Ocynkowana stal węglowa
Śruba	302 stal nierdzewna
Zacisk	Stal węglowa (prasowana mechanicznie)

Parametry operacyjne

• Zalecana szerokość impulsu: 50–500 ms

• Zalecany interwał impulsów: 1 minuta lub więcej

Parametry wydajności produktu

Wskaźniki wydajności	Szczegóły parametru
Współczynnik przepływu	CV ＝ 0,32
Maksymalna presja robocza	860 kPa
Minimalna presja robocza	0 kPa
Minimalna temperatura robocza	-40 ℃
Maksymalna temperatura robocza	82 ℃
Odpowiedni gaz	Średni powietrze lub gaz obojętny

Szczegóły modelu zamawiania produktu

Rozmiar portu modelu	Typ wątku	Rozmiar portu wydechowego
RCA3D0	1/8 ”Npt	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Parametry operacyjne

Specyfikacje modelu: Zapoznaj się z parametrów K w arkuszu danych cewki elektromagnetycznej typu Q i wybierz konkretny model na podstawie wymagań napięcia.

Przykład:

• RCA3D0 - 300 = 1/8 "NPT Port wlotowy, napięcie 200/240VAC, z blokiem terminalu DIN.

• RCA3D1 - 336 = 1/8 "Port wlotowy BSPP, napięcie 24 VDC, z okablowaniem zacisków śrubowych (odpowiednich do pudełek zespołu elektromagnetycznego).

Części konserwacyjne

• K0380: Obejmuje nitrylowe uszczelki o-ring, twornik, sprężyny i montaż popychacza.

• K0384: Zawiera uszczelki materiałowe witona i wszystkie komponenty z K0380.

• Waga: RCA3D0, RCA3D1 (bez cewki) wynosi 0,174 kg
