Przez złącze grodzi ściennej

Przez złącze złącza na ścianie specyfikacje techniczne:

- Ciśnienie robocze: 0 - 0,6 MPa

- Medium robocze: czyste, suche, niekorozyjne sprężone gaz

-Grubość ściany: odpowiednia dla ścian partycji o grubości 2-6 mm i skrzynek dystrybucji powietrza o grubości 4-12 mm

- Długość połączenia: Zakresy od 180 do 300 mm, regulowane tak, aby pasowały do ​​rozmiaru dystrybucji powietrza

-Temperatura źródła powietrza: Działa w temperaturach od -10 do 100 ° C (do 220 ° C z pierścieniem uszczelniającym w wysokiej temperaturze)

Przez funkcję złącza z granatu ściennego

1

2. Przez złącze grodzi ściennej jest dogodnie do instalacji, ponieważ nie ma potrzeby spawania lub połączeń rur gwintowanych. Po prostu podłącz bezpośrednio za pomocą dwóch złączek kompresyjnych.

3. Mniej wrażliwe na niedopasowanie rurki w systemie.

4. 1 cal, 1,5 cala i 2 calowy rozmiar portu dla złącza grodzi z podwójną głową, jak i złącza grodzi na głowicę

Metoda instalacji

Przed instalacją złącze do grodzi ścianowej zrób otwór w ścianie zbierającego kurz lub skrzynkę dystrybucyjną powietrza. Średnica otworu powinna spełniać wymagania. Jeśli średnica otworu jest zbyt mała, z łatwością uszkodzi gwinty na rurze przez ścianę, a jeśli jest zbyt mała, wpłynie to na uszczelnienie i pozycjonowanie.

Prawidłowo zainstaluj różne części w złączu. Brakująca lub nieprawidłowa instalacja wpłynie na efekt użycia.

Przed instalacją usuń zanieczyszczenia między niciami i nałóż pastę uszczelniającą do obszarów, w których może wystąpić wyciek gazu. Rury, w których należy wstawiać pierścienie uszczelniające, należy powleczyć smar. Uważaj, aby nie uszkodzić nici podczas dokręcania nakrętek.

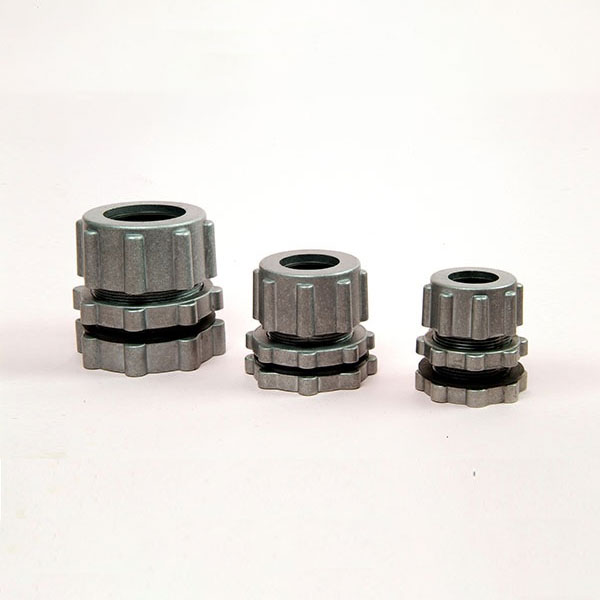

Pojedynczy głowica FAP-A-1-1 przez złącze grodzi na ścianie

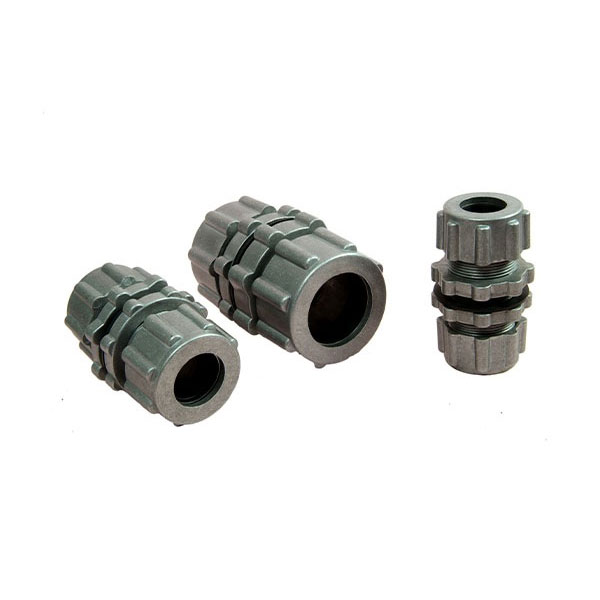

Podwójna głowica FAP-A-1-2 przez złącze grodzi ściennej

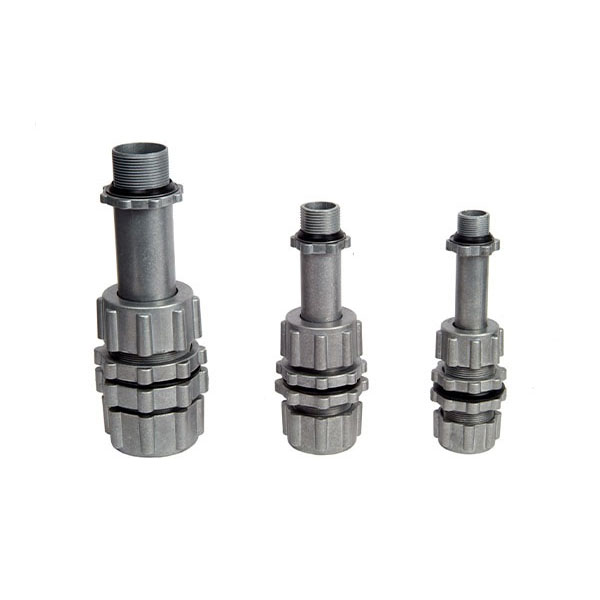

Podwójna głowica FAP-A-1-3 z rurką przez złącze grodzi ściennej

FAP-A-1-4 podwójny złącze przez złącze grodzi ściennej
