Zawór impulsowy tłokowy Optipow 135

Opis produktu:

Zawór impulsowy tłokowy Optipow135 to nowej generacji wbudowany zawór tłokowy z impulsem elektromagnetycznym, opracowany w oparciu o elektromagnetyczny zawór impulsowy typu membranowego i mechanizm tłokowy. Dzięki temu strumienie impulsowe działają znacznie lepiej, nie zajmują dużo miejsca i ułatwiają projektowanie układu strumieniowego.

Komora robocza Optipow135 różni się od tradycyjnych zaworów membranowych tym, że nie zawiera żadnych wrażliwych części, takich jak gumowe membrany i sprężyny dociskowe. Zamiast tego zastosowano tłok wykonany z materiałów o dużej wytrzymałości, co sprawia, że ​​zawór tłokowy z impulsem elektromagnetycznym działa znacznie dłużej.

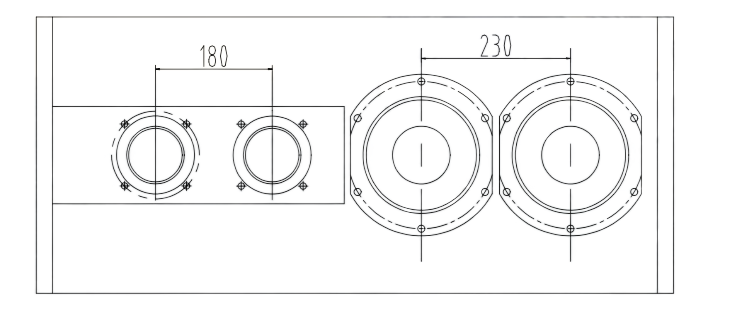

Porównanie odstępów montażowych pomiędzy Optipow135 i standardowymi zaworami impulsowymi membranowymi o tej samej specyfikacji

Rysunek 1

Uwaga: Odstęp montażowy zarówno dla Optipow105, jak i Optipow135 wynosi 180 mm (minimum 160 mm).

Parametr produktu:

Instrukcje instalacji

① Wypełnij gwinty taśmą PTFE lub uszczelniaczem do gwintów w celu dokręcenia i uszczelnienia. Powierzchnia współpracująca kolektora powietrza musi być płaska. Upewnij się, że powierzchnia współpracująca jest płaska, prosta i gładka, aby zagwarantować skuteczność uszczelnienia.

② Zainstaluj filtr i regulator ciśnienia na rurze wlotowej kolektora powietrza oraz zawór spustowy na dole kolektora powietrza, aby upewnić się, że w kolektorze nie gromadzi się woda oraz że sprężone powietrze jest suche i czyste.

③ Powierzchnia czołowa do montażu zbiornika powietrza musi zostać obrobiona zgodnie ze schematem obróbki zbiornika powietrza. Ściśle spełniają wymagania czystości dotyczące powierzchni montażowej zbiornika powietrza.

④ Przed montażem zaworu upewnij się, że wnętrze i strona zewnętrzna zbiornika powietrza oraz rura dmuchawy są czyste i wolne od cząstek zanieczyszczeń.

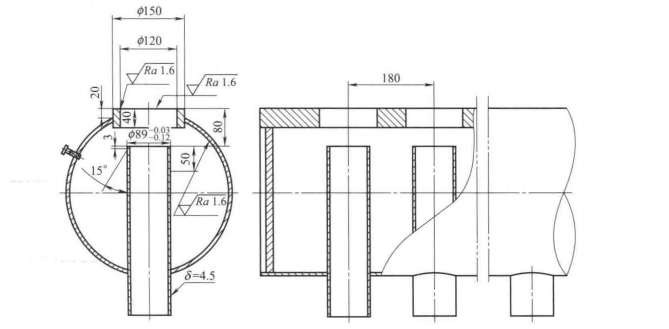

⑤ Patrz rysunek 2, gdzie przedstawiono schemat obróbki połączenia kolektora powietrza.
